Sub-10 ms STS switching forklaret: MS-MPPT400-2 vs MS-TS500-2

De ti millisekunder, der afgør, om et websted forbliver drevet

Netfejl melder ikke sig selv. Et øjeblik tegner et websted fra værktøjet; den næste, spændingen kollapser, og hver nedstrøms belastning udsættes for et mellemrum, den ikke kan tolerere. For et datacenter, et kølelager eller en produktionslinje midt i cyklussen skal dette hul lukkes på etcifrede millisekunder - ikke sekunder, ikke "så hurtigt som generatoren kan spinne op." Det er det specifikke tekniske problem, som STS-laget (statisk overførselsswitch) løser, og det er grunden til, at Deye MC-L430-platformen bygger switching omkring to specialbyggede kabinetter: MS-MPPT400-2 og MS-TS500-2, begge klassificeret til overførsel under 10 ms.

Disse to kabinetter ligner hinanden på et datablad - begge håndtagsgitter, generator og belastningsafbrydere; begge hævder et-cifret-millisekunde-skift - men de løser forskellige problemer. Man kombinerer PV input med switching i et enkelt kabinet. Den anden er et dedikeret koblingsskab med højere kapacitet uden PV-funktion overhovedet. At få denne sondring rigtig er det, der afgør, om et websteds skiftende arkitektur faktisk matcher dets generationsmix.

Hvad en statisk overførselskontakt faktisk gør

En statisk overførselskontakt flytter ikke mekanisk en kontakt, som en traditionel automatisk overførselskontakt gør. Den bruger solid-state switching til at registrere en kildefejl og omdirigere belastningen til en alternativ kilde, før belastningen nogensinde ser afbrydelsen. Det er mekanismen bag platformens ≤10 ms skiftetid mellem on-grid og off-grid drift - hurtigt nok til, at de fleste følsomme elektroniske belastninger aldrig registrerer overgangen overhovedet.

Både MS-MPPT400-2 og MS-TS500-2 er bygget op omkring den samme koblingskerne, men hvert kabinet arrangerer afbryderne omkring sig forskelligt afhængigt af, hvad der ellers skal dele kabinettet.

MS-MPPT400-2: Switching og solar input i ét kabinet

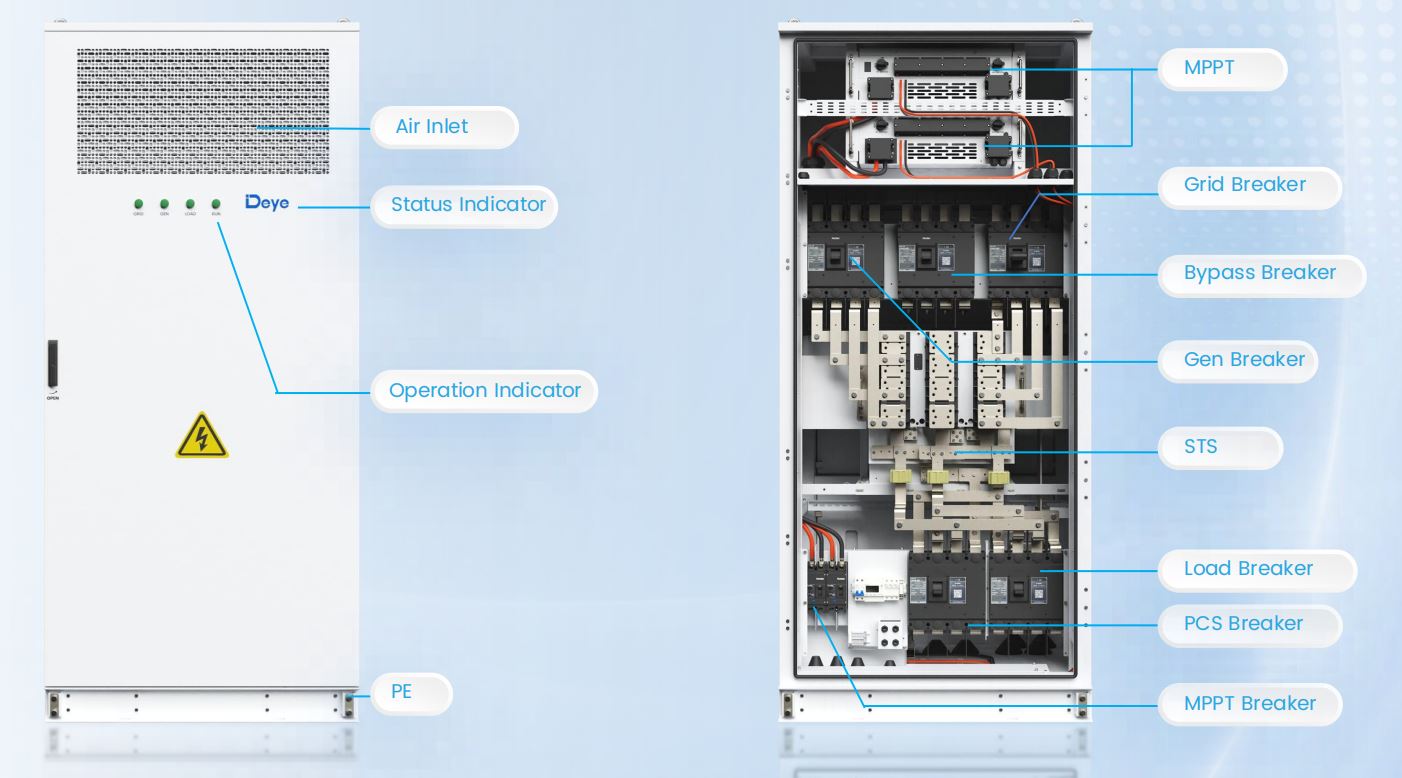

MS-MPPT400-2 kombinerer to funktioner, som ellers ville have brug for separat hardware: et to-kanals MPPT-trin, der håndterer op til 400 kW PV-input (2 x 200 kW), og et STS-trin, der er normeret til 400 kW på tværs af belastnings-, net- og oliemotorforbindelser. På PV-siden kører den en maksimal indgangsspænding på 800V DC, et MPPT-spændingsområde på 180–750V DC og en 200V startspænding - bred nok til at rumme en række strengkonfigurationer uden en separat PV-inverter.

Afbryderlayoutet inde i kabinettet afspejler den dobbelte rolle: en dedikeret MPPT-afbryder og netafbryder sidder ved siden af ​​en bypass-afbryder, generatorafbryder, belastningsafbryder og PCS-afbryder - alt sammen koordineret af den interne STS-logik. Det er en masse switching-intelligens pakket ind i et 1000 x 1000 x 2450 mm kabinet, og det er netop derfor, dette kabinet dukker op i DC-koblede layouts, hvor PV, batteri og switching skal dele et enkelt punkt med AC-sammenkobling i stedet for tre separate kabinetter.

MS-TS500-2: Et dedikeret koblingsskab til større belastninger

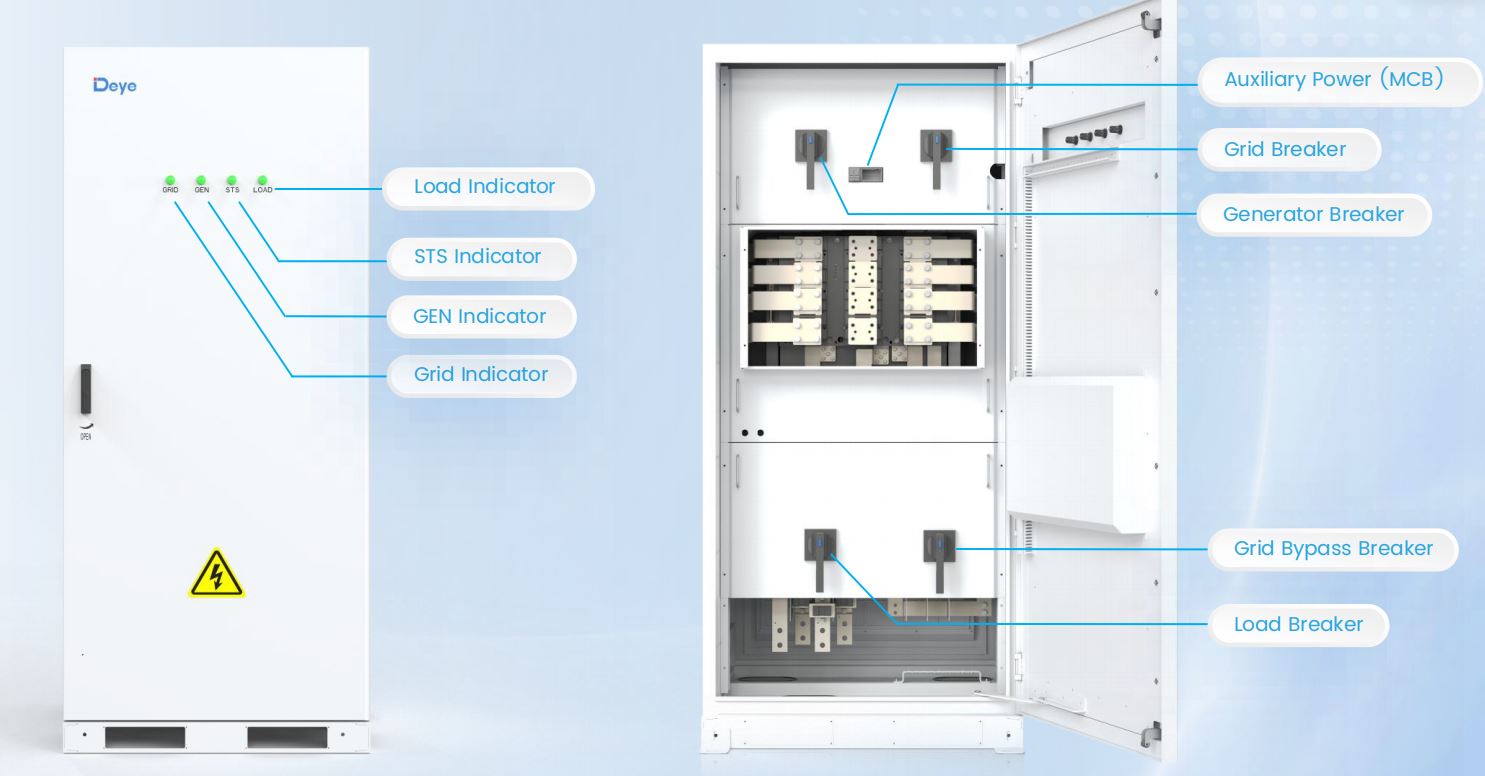

MS-TS500-2 dropper PV-funktionen fuldstændigt og fokuserer på ét job: at skifte mellem net, generator og belastning med en højere rating end det MPPT-integrerede kabinet kan tilbyde. Den er normeret til 500 kW på tværs af belastnings-, net- og oliemotorforbindelser - 100 kW mere frihøjde end MS-MPPT400-2 - med en samleskinne vurderet til 1000A og grenskinne til 200A, der kører på en 1000V DC isoleringsevne.

Den praktiske læsning: når et websted allerede har PV håndteret gennem et separat DC-koblet MPPT-kabinet, eller slet ikke har nogen PV - en ren batteri-plus-generator backup-implementering, for eksempel - giver MS-TS500-2 mere koblingskapacitet uden at betale for et PV-trin, der ville blive ubrugt.

Valg mellem dem baseret på sitetopologi

Beslutningen afhænger generelt af, hvor mange funktioner et enkelt skab skal optage, og hvor meget koblingskapacitet belastningen faktisk kræver. En backup-strømimplementering, der beskytter kritiske belastninger med en N≤2 kabinetkonfiguration, parrer typisk batteriskabe med en MS-TS500-2, der sidder mellem den EMS-koordinerede batteribank og transformeren – ingen PV i den pågældende kæde, så der er ingen grund til at bære MPPT-hardware.

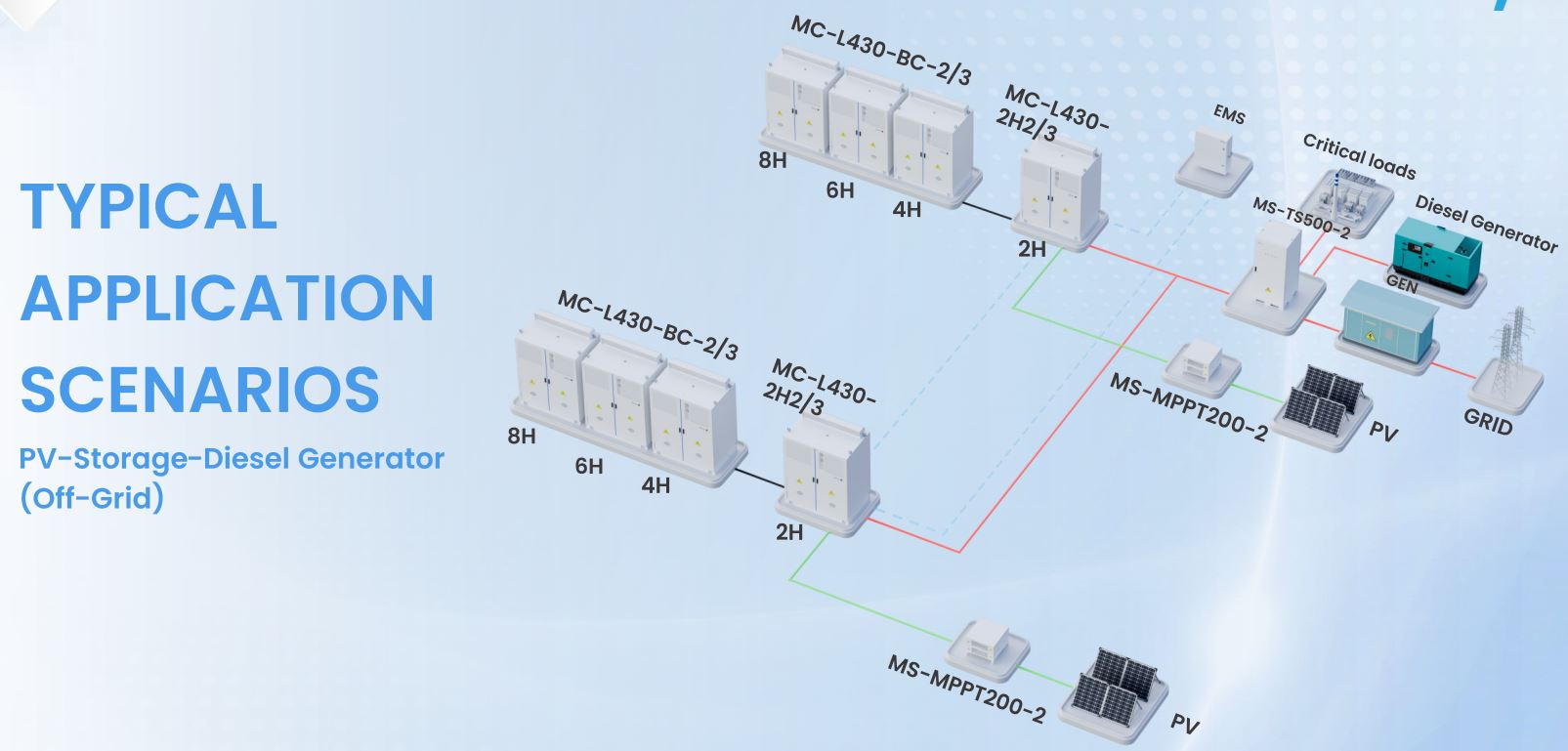

Et PV-lagringsgenerator-mikronet har derimod en tendens til at lede gennem MS-MPPT400-2, da det alligevel har brug for PV-indgangstrinnet, og den integrerede STS betyder et kabinet mindre at installere, tilslutte og idriftsætte. I en diesel-understøttet off-grid-installation håndterer den samme MS-MPPT400-2 alle tre overførselsveje - net, generator og PV-fed batteri - fra et enkelt kabinet, hvilket holder switching-topologien kompakt, selvom generationsblandingen bliver mere kompleks.

Ingen af ​​kabinetterne fungerer isoleret fra EMS-laget. Både rapporterer status og accepterer styresignaler over den samme RS485/Modbus TCP/DIDO-backbone, som resten af ​​platformen bruger, hvilket er det, der lader EMS koordinere en overførselsbeslutning med batteriets ladetilstand og belastningsprioritet i stedet for udelukkende at skifte på en spændingstærskel.

Hvorfor Sub-10ms betyder mere, end det lyder

Ti millisekunder er groft sagt en halv cyklus ved 50 Hz. Denne tærskel er ikke vilkårlig – den er indstillet til at forblive under ride-through-tolerancen for det udstyr, der højst sandsynligt bliver beskadiget eller forstyrret af en afbrydelse: drev med variabel frekvens, UPS-understøttede IT-belastninger og præcisionsfremstillingscontrollere, der behandler ethvert spændingsudfald som en fejltilstand og lukker ned i forsvaret. En switch, der tager 100 ms, eller endda 50 ms, kan stadig udløse den defensive nedlukning, selvom strømmen teknisk set aldrig helt forsvandt.

Det er også grunden til, at omskiftningsfunktionen behandles som sin egen hardwarekategori i stedet for at blive foldet ind i PCS'en eller batteriskabet. At isolere det til et dedikeret STS-udstyret kabinet - uanset om det er MS-MPPT400-2 eller MS-TS500-2 - betyder, at skiftbeslutningen ikke behøver at vente på batterisidelogik eller PCS-synkronisering, hvilket er der, hvor sub-10ms-tallet faktisk kommer fra i praksis.

For en dybere nedbrydning af kanalarkitekturen og switching specifikationer bag denne generation af hardware, platformens 8-kanals MPPT og 500 kW STS specifikation opdeling dækker koblingshardwaren mere detaljeret. For hold, der vurderer, hvordan dette skiftelag passer ind i en fuld batteriimplementering, jo bredere C&I ESS-løsninger er udgangspunktet for at matche kabinetantal, koblingstilstand og omskiftningskapacitet til et specifikt sted.
