314Ah celler forklaret: Hvordan Deye GE-F-serien når 8.000+ cyklusser

314 Ah højkapacitetsceller ankommer: Hvordan Deye GE-F-serien opnår 8.000 cyklusliv

Tal for cykluslevetid på et batteridataark har en tendens til at sløre sammen efter et stykke tid - 6.000, 8.000, 10.000, alle sidder i nogenlunde det samme kvarter "længst nok." Det, der faktisk adskiller dem, er sjældent selve kemien. Lithiumjernfosfat har været standard C&I-kemien i årevis. Differentiatoren er cellearkitektur: hvor mange celler sidder i en pakke, hvor meget strøm hver bærer, og hvor jævnt varme spredes hen over dem. Det er historien bag 314Ah-cellen, der driver Deye's småskala C&I ESS-løsninger , og det er grunden til, at GE-F128/F240/F256 udendørs batteriskabsserie er normeret til 8.000 cyklusser ved 0,5C og 25°C til 70 % udtjent.

Fra 100 Ah til 314Ah: Færre celler, færre fejlpunkter

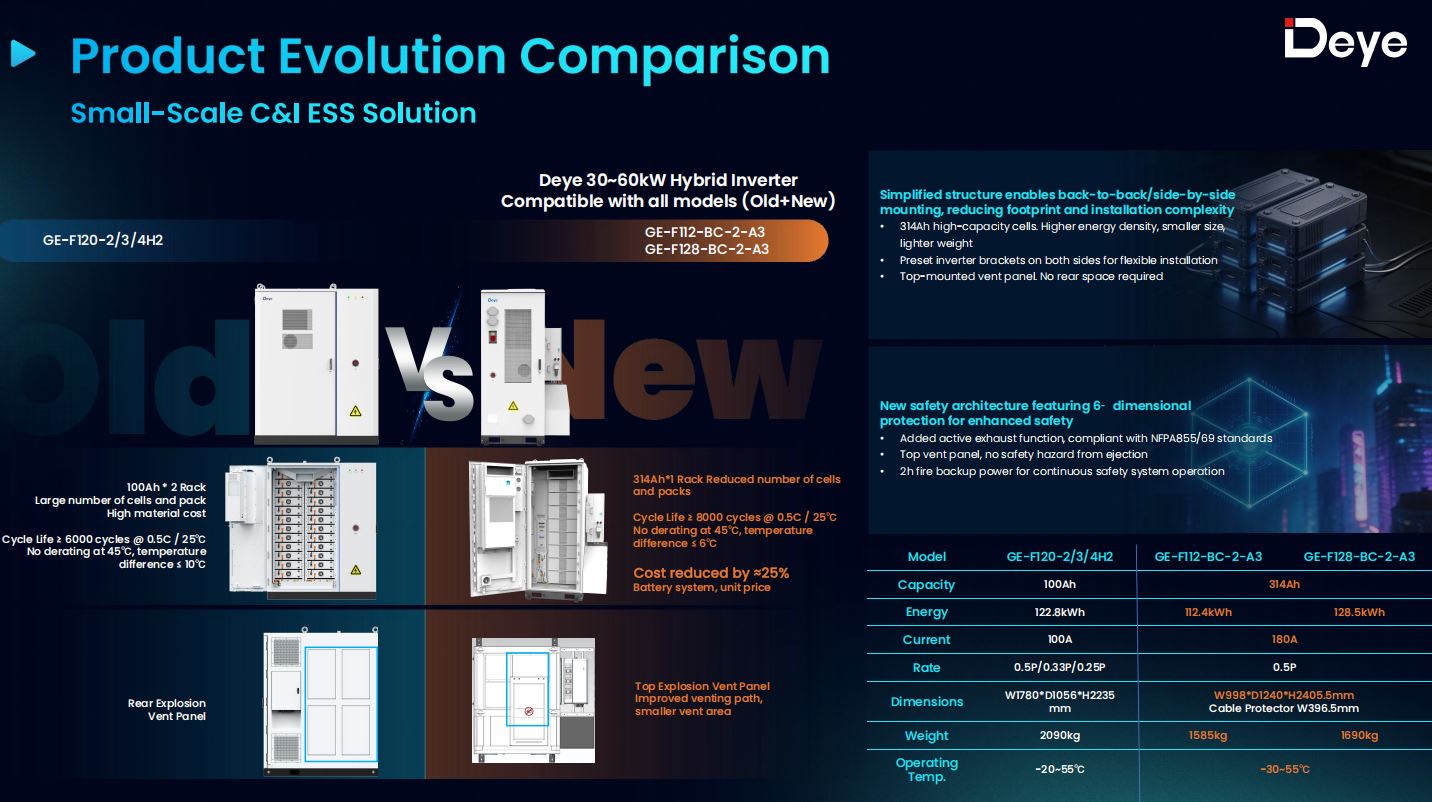

Deyes tidligere generations kabinet, GE-F120-2/3/4H2, byggede sin pakke af 100Ah celler arrangeret to stativer dybe. At nå et brugbart energital betød at stable et stort antal individuelt mindre celler, hvilket multiplicerer antallet af serie-/parallelle forbindelser, samleskinnesamlinger og svejsninger inde i pakken - som hver især er et potentielt modstandspunkt, og hvert modstandspunkt genererer varme under belastning.

GE-F-serien konsoliderer det i en enkelt 314Ah-celle pr. position, kablet 1P16S til et 51,2V, 16,08kWh-modul. Et GE-F128 kabinet behøver kun 8 af disse moduler for at nå 128,5 kWh; GE-F256 skal bruge 16 for at nå 257,23 kWh. Færre, større celler betyder en enklere intern sele, færre led, der går i stykker over en 10-årig garantiperiode, og - fordi produktions- og monteringsomkostningsskalaer med dele tæller mere end rå kapacitet - en cirka 25 % lavere enhedspris på GE-F128 platformen og omkring 15 % lavere på den gamle GE-F240/240/240-platform.

Hvad "8.000 cyklusser" faktisk betyder

Bedømmelsen er ikke et markedsføringsrunder - det kommer med specifikke testbetingelser: 0,5C opladnings-/afladningshastighed, 25°C omgivelsestemperatur, cykler til 70 % end-of-life kapacitet . Det er den branchestandard måde at angive cykluslevetid på, og den er direkte sammenlignelig med den forrige generations celles vurdering på 6.000 cyklusser under de samme 0,5C/25°C-forhold. En stigning på 33 % i nominelle cyklusser ved samme afladningshastighed fra en celle med nogenlunde tredobbelt kapacitet pr. enhed, peger på et virkelig anderledes internt design snarere end en løsere teststandard.

Rent praktisk vil 8.000 cyklusser om dagen fungere til omkring 21-22 år, før pakken nedbrydes til 70 % af dens oprindelige kapacitet - langt ud over kabinettets 10-årige garantiperiode, og nok frihøjde til, at de fleste C&I-operatører vil trække sig tilbage eller genoplade et websted af andre årsager end batterinedbrydning.

Det termiske design bag vurderingen

Påstande om livscyklus falder hurtigt fra hinanden, hvis en pakke kører varm eller ujævnt, da ujævn celletemperatur er en af de hurtigste måder at fremskynde nedbrydningen på de varmeste celler i en stak. Det er her GE-F-seriens kølearkitektur udfører det virkelige arbejde bag cyklus-life-nummeret.

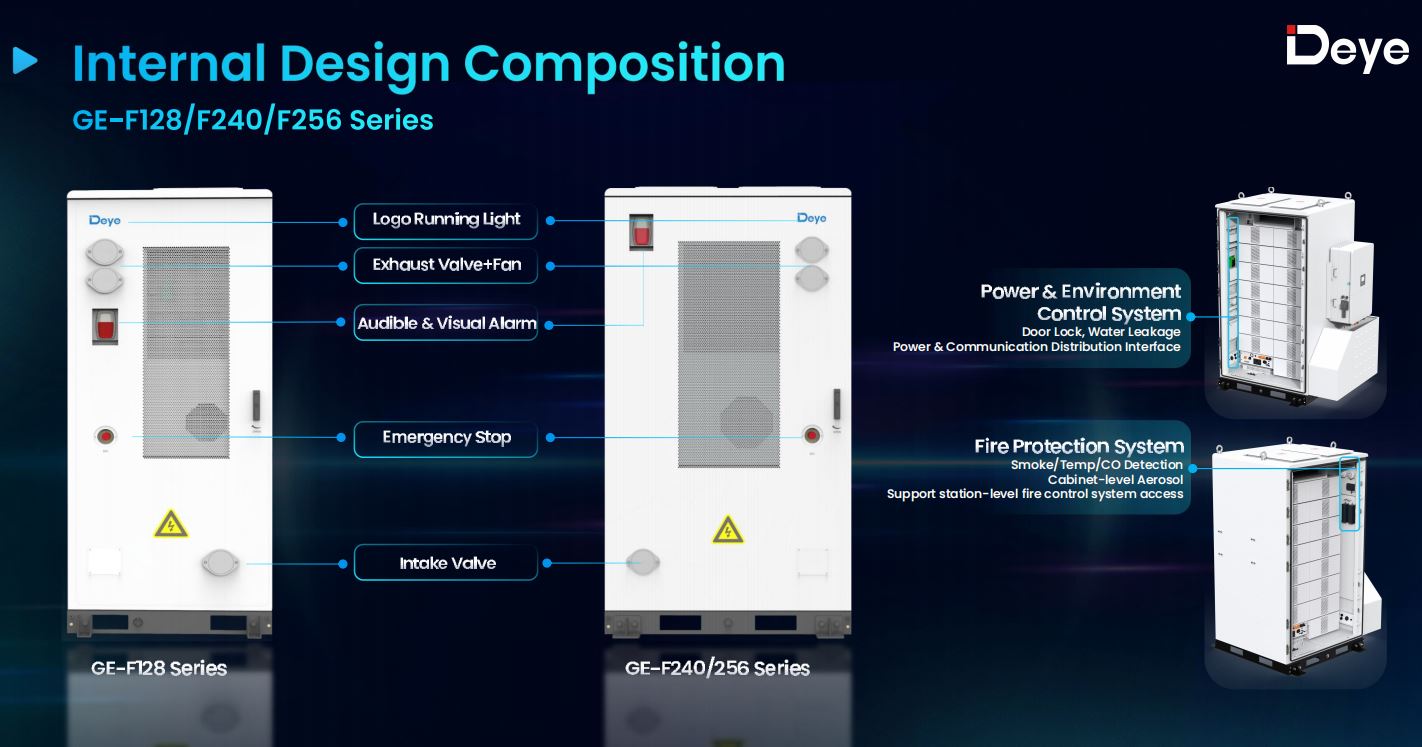

Hvert kabinet bruger en tre-niveauer - celle, modul, pakke - præcisionssimuleret klimaanlægskanal, drevet af et 3kW klimaanlæg på GE-F128 og en 5kW enhed på GE-F240/256. Resultatet er en maksimal celle-til-celle temperaturforskel på 6°C , ned fra 10°C i forhold til den forrige generation, uden output derating op til 45°C omgivende. En tættere termisk spredning betyder, at hver celle i pakken ældes tættere på den samme hastighed, snarere end at en håndfuld hot spots slides tidligt og trækker ned på pakkens samlede brugbare kapacitet, længe før resten af ​​cellerne er tæt på at være slut.

180A Kontinuerlig, 285A Peak — Uden ekstra derating

Større celler hæver også loftet for, hvor meget strøm en pakke kan klare uden at stresse individuelle celler uforholdsmæssigt. Hvert kabinet i GE-F-serien — fra 112,4 kWh GE-F112 op til 257,23 kWh GE-F256 — deler den samme aktuelle konvolut: 180A kontinuerlig, 285A top i 15 sekunder ved 20–45°C , med en driftshastighed på 0,5P. Denne konsistens har betydning for systemdesignet, fordi det betyder, at de samme ladnings-/afladningsantagelser gælder, uanset om et projekt starter med et enkelt GE-F128 kabinet eller skaleres op til en multi-kabinet GE-F256 stak.

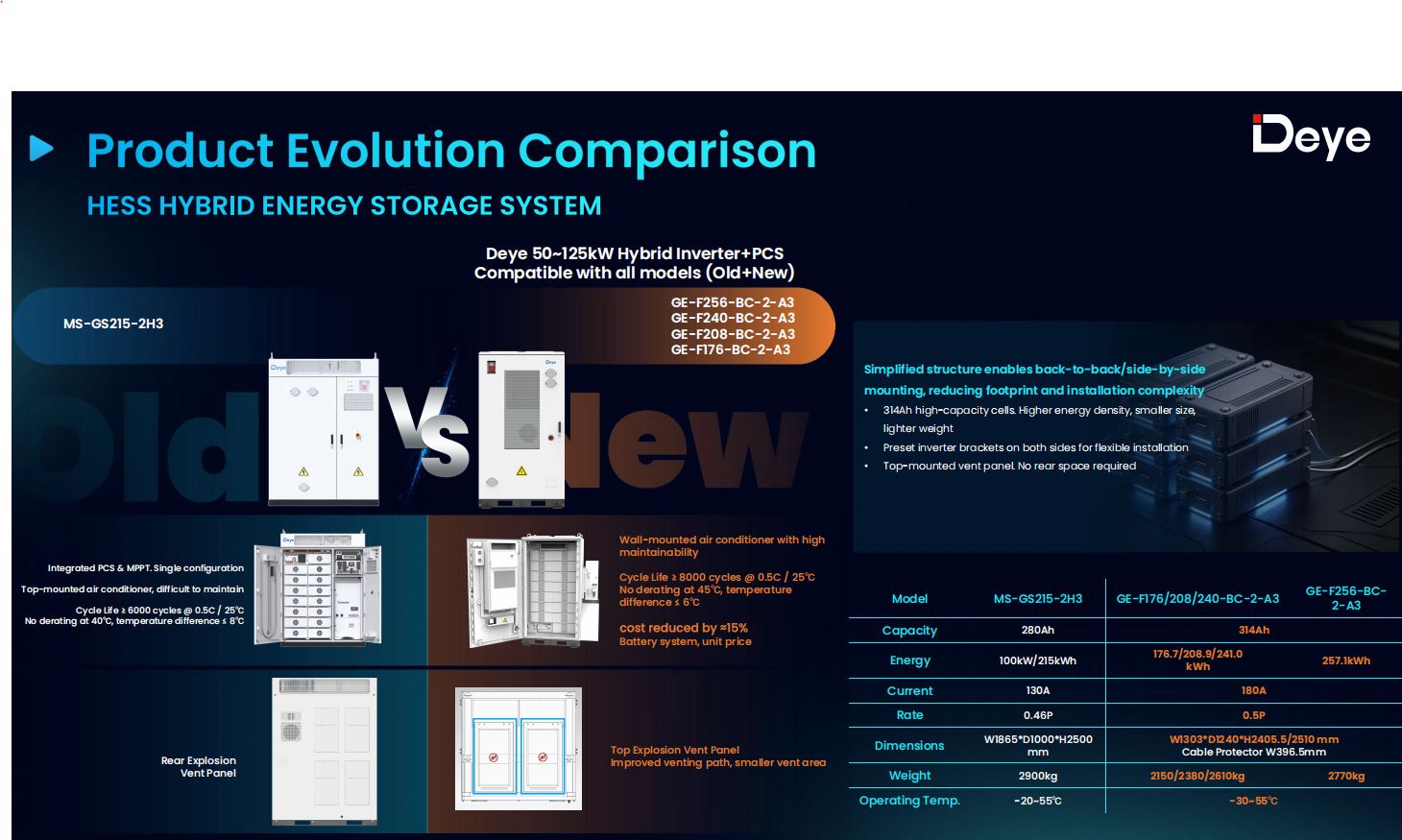

Til sammenligning kan konkurrerende luftkølede kabinetter bygget på celler med lavere kapacitet (almindeligvis 280Ah) typisk lukke tættere på 130-140A, med bredere celletemperaturspredning og lavere tærskler uden nedsættelse omkring 40°C. Gabet bliver håndgribeligt på en varm tagterrasse eller læsseplads midt på en sommereftermiddag - det ene system holder fuld nominel output, det andet gasser stille og roligt.

En celle, seks kabinetkonfigurationer

Fordi hvert GE-F-skab er bygget af det samme 16,08 kWh-modul, gælder 8.000-cyklus-klassificeringen ensartet på tværs af hele serien i stedet for at være en overskrift for én flagskibs-SKU:

• Den GE-F112/128 udendørs batteriskab — 112,4 kWh og 128,5 kWh, bygget af 7 eller 8 moduler
• Den GE-F240/256 udendørs batteriskabsserie — dækker GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) og GE-F256 (257,23 kWh), fra 11 til 16 moduler

Alle seks konfigurationer bærer den samme 10-årige garanti og de samme UN38.3, CE, IEC62619, IEC62477 og IEC62933 certificeringer, så valg af et kapacitetsniveau er udelukkende et spørgsmål om stedets energikrav - ikke en afvejning mod cellekvalitet eller forventet levetid.

Hvad dette betyder for en 10-årig TCO-beregning

En vurdering af cyklus-levetiden udmønter sig kun i reelle besparelser, hvis den er parret med en lavere indgangspris og et kølesystem, der rent faktisk kan levere på kravet uden nedsættelse i marken - ellers er det et laboratorienummer. På GE-F-serien er alle tre på linje: 314Ah-cellearkitekturen reducerer enhedsomkostningerne med 15-25 % afhængigt af kabinetstørrelsen, den termiske spredning på 6°C beskytter 8.000-cyklus-ratingen mod at blive underskåret af hot-spot-nedbrydning, og tærsklen uden nedsættelse ved 45°C betyder, at den nominelle cyklus kun kan kontrolleres i en reel, end tællig udendørs cyklus. lab.

Til systemintegratorer med en størrelse på 100–300 kWh batterienergilagringssystem til et C&I-projekt , flytter den kombination beregningen fra "hvilket batteri er billigst i dag" til "hvilket batteri der stadig har meningsfuld kapacitet tilbage i år 15." På papiret er GE-F-serien i hvert fald bygget til at besvare det spørgsmål positivt.
