Deye GE-F128/F240/F256 Series udendørs batteriskab: Småskala C&I ESS-vejledning

Et nyt benchmark for småskala kommerciel og industriel energilagring

De fleste kommercielle og industrielle steder har ikke brugt for en megawatt-skala batterigård. En fabrik, der kører peak barbering, et indkøbscenter, der udligner efterspørgselsafgifter, eller en gård, der tager backup af kritiske belastninger, har typisk brug for et sted mellem 100 kWh og 300 kWh - nok til at betyde noget, ikke nok til at retfærdiggøre et væskekølet containersystem med sit eget vedligeholdelsespersonale. Det hul er præcis, hvor Deye GE-F128/F240/F256 serie udendørs batteriskab er placeret, som en del af en bredere familie af småskala C&I ESS-løsninger .

Bygget omkring en 314Ah lithiumjernfosfatcelle og parret med Deyes 30-125kW hybride invertere eller modulære PCS-enheder, komprimerer GE-F-serien en fuld seksdimensionel sikkerhedsarkitektur, smart luftkøling og op til 10 enheder parallel udvidelse til et kabinet, der kan installeres uden væg-belastning.

Tre skabe, en platform

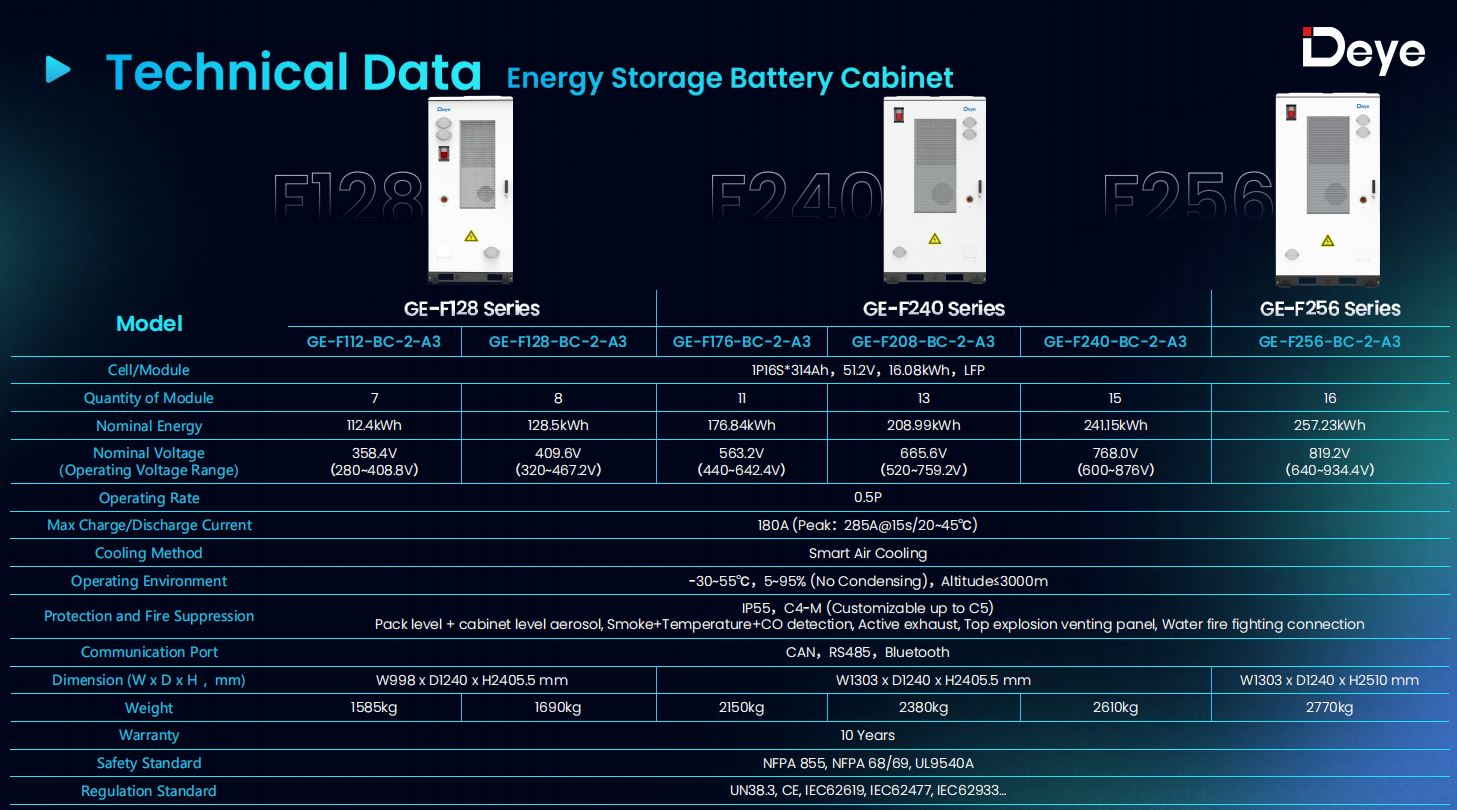

Serien dækker tre fysiske kabinetstørrelser, der tilbydes i flere energikonfigurationer bygget af det samme 16,08 kWh batterimodul:

• GE-F128-serien — den GE-F112/128 udendørs batteriskab , 112,4 kWh og 128,5 kWh, 7 eller 8 moduler
• GE-F240-serien (GE-F176 / GE-F208 / GE-F240) — en del af GE-F240/256 udendørs batteriskabsserie , 176,84 kWh til 241,15 kWh, 11 til 15 moduler
• GE-F256-serien — også inden for GE-F240/256 platformen, 257,23 kWh, 16 moduler

Hver variant deler den samme underliggende celle - en 1P16S 314Ah LFP-pakke vurderet til 51,2V - som holder tilbehørs økosystem, kommunikationsprotokol og sikkerhedssystemer konsistente på tværs af hele serien. Driftsspændingen forskellige fra 280V på den mindste konfiguration på til 934,4V på GE-F256, og hvert kabinet understøtter en maksimal lade-/afladningsværdi på 180A med en topværdi på 285A i 15 sekunder.

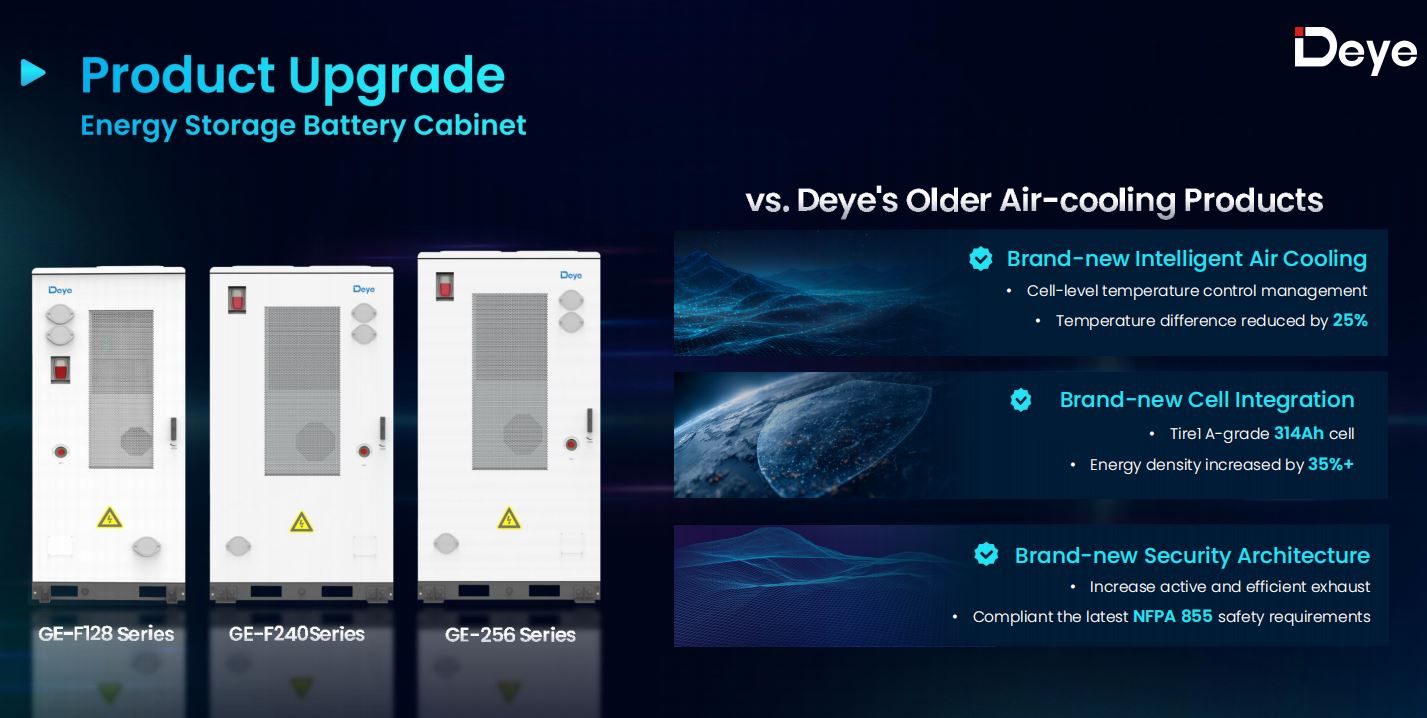

Hvorfor 314Ah-celler ændrer økonomien

Skiftet fra den forrige generationer 100Ah-celle til en 314Ah-celle er ikke kun et kapacitetsudbrud. Færre, større celler betyder færre forbindelser på pakkeniveau, færre potentielle fejlpunkter og et enklere internt ledningsnet - hvilket er en stor del af grunden til, at enhedsprisomkostningerne på GE-F128-serien falder med cirka 25 % sammenlignet med Deyes ældre luftkølede kabinetter og omkring 15 % på den større GE-25F240-platform.

Cykluslivet forbedres også meningsfuldt. 314Ah-cellen er klassificeret til 8.000 cyklusser ved 0,5C og 25°C til 70% end-of-life, op fra 6.000 cyklusser på den tidligere generations celle, uden derating ved 45°C og en celle-til-celle temperaturforskel holdt inden for 6°C - en 25% tættere spredning end det ældre design lykkedes.

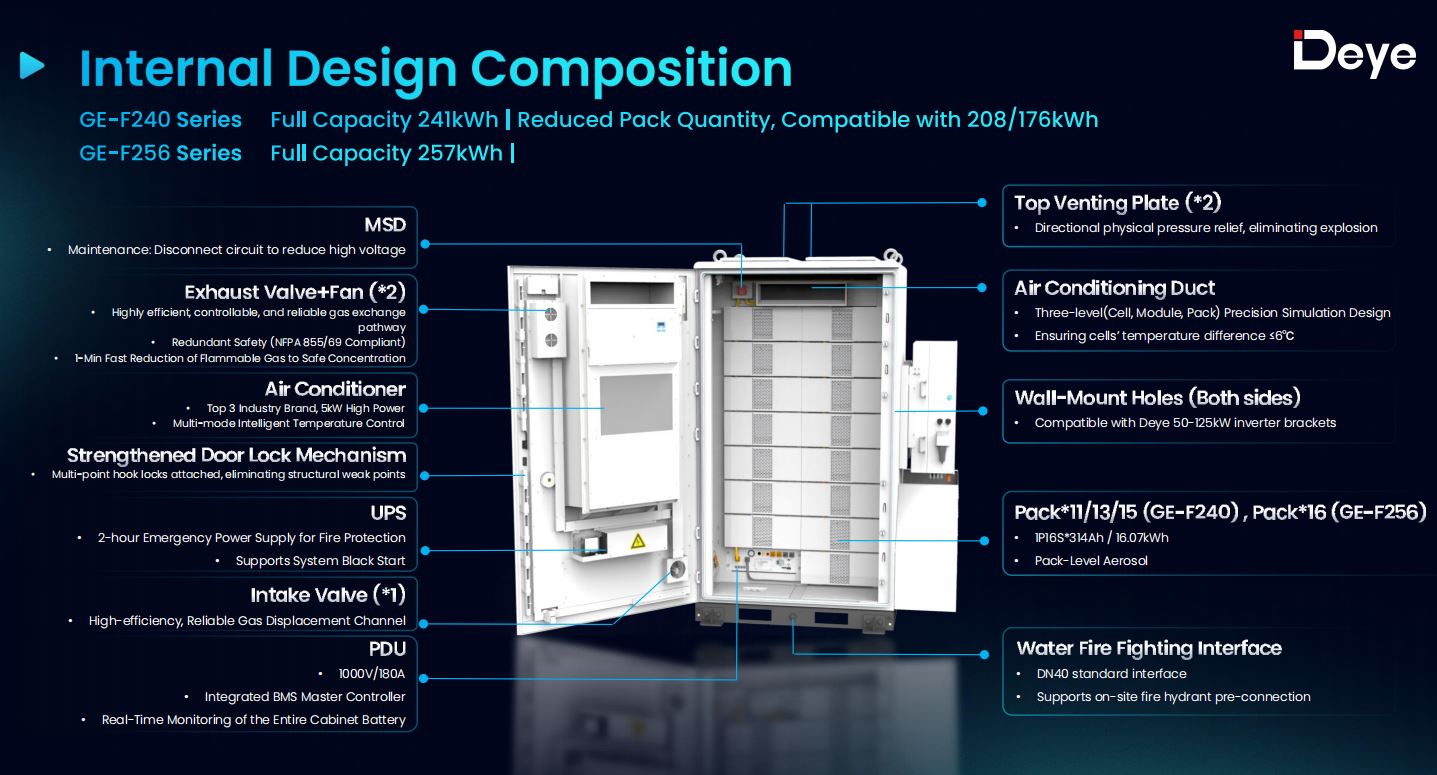

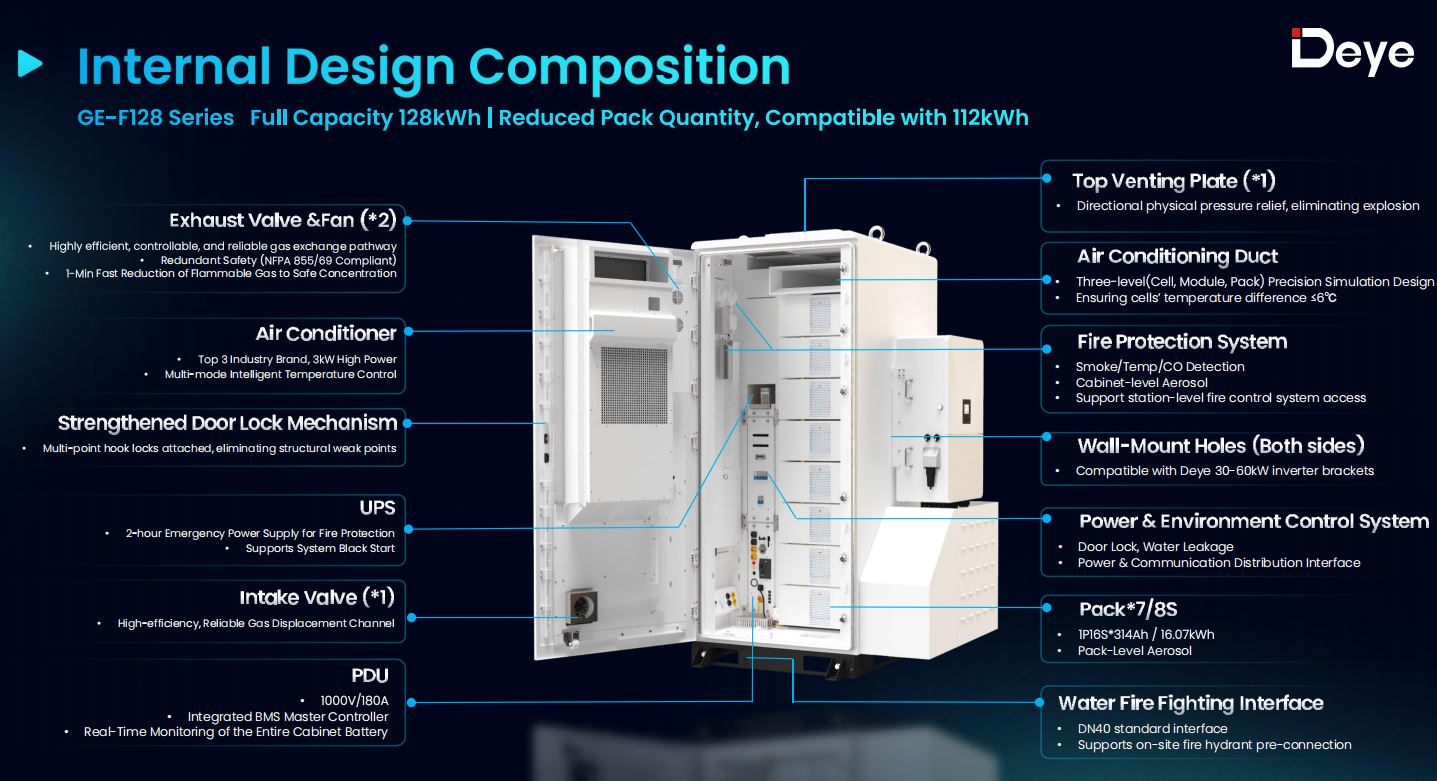

Seksdimensionel sikkerhed: D1 til og med D6

Batteriskabe, der sidder udendørs ved siden af en ladeplads eller en fabriksvæg, får ikke luksusen af et dedikeret brandklassificeret rum, så sikkerhedsdesignet skal klare mere arbejde alene. Deye strukturerer dette i seks lag, der hver adresserer en anden fejltilstand:

1. D1 — Elektrisk isolation , der forhindrer fejludbredelse mellem pakker
2. D2 — Fysisk/termisk isolering mellem celler og moduler
3. D3 — Aktiv udluftning , fjernelse af brændbar gas til en sikker koncentration inden for et minut
4. D4 — Retningsbestemt eksplosionsaflastning gennem en topmonteret udluftningsplade
5. D5 — Aerosolundertrykkelse på både pakke- og skabsniveau
6. D6 — Grænseflade til brandslukning i vand , en DN40-standardtilslutning til fortilslutning af brandhaner på stedet

En detalje, der er værd at markere for alle, der sammenligner spec-ark: eksplosionsventilationen sidder på top af kabinettet i stedet for på bagsiden. Det betyder noget i ryg-til-ryg eller side-by-side installationer, hvor et bagmonteret ventilationspanel enten ville være blokeret eller kræver ekstra frigang, som stedet måske ikke har. Kabinettet har også en 2-timers UPS-støttet nødstrømforsyning, så brandsikringssystemet fortsætter med at køre, hovedstrømforsyningen afbrydes, og det overholder NFPA 855, NFPA 68/69 og UL9540A.

Smart luftkøling uden deratingstraffen

Luftkøling har ry for at kæmpe i varme klimaer, hvilket normalt er der, hvor argumentet om "væskekøling kun for noget seriøst" kommer fra. GE-F-serien skubber tilbage på det med en tre-niveaus (celle, modul, pakke) præcisionssimuleret klimaanlægskanal, drevet af et klimaanlæg af topklasse industrimærke vurderet til 3kW på GE-F128 og 5kW på GE-F240/256.

Resultatet er ingen derating op til 45°C omgivende temperatur — en tærskel, som de fleste luftkølede kan enten ikke ramme eller kun rammer med en bredere celletemperaturspredning. Deyes egne sammenligningsdata sætter adskillige konkurrerende luftkølede kabinetter til 40°C, før derating starter, med temperaturforskelle på 8-10°C versus GE-F-seriens 6°C. For en installation på tagterrassen eller på en læssedok i Sydeuropa eller Mellemøsten om sommeren, er disse forskelle mellem fuld nominel output og et system, der stille og roligt drosler sig selv om eftermiddagen.

Tilpasning af et kabinet til en strømenhed

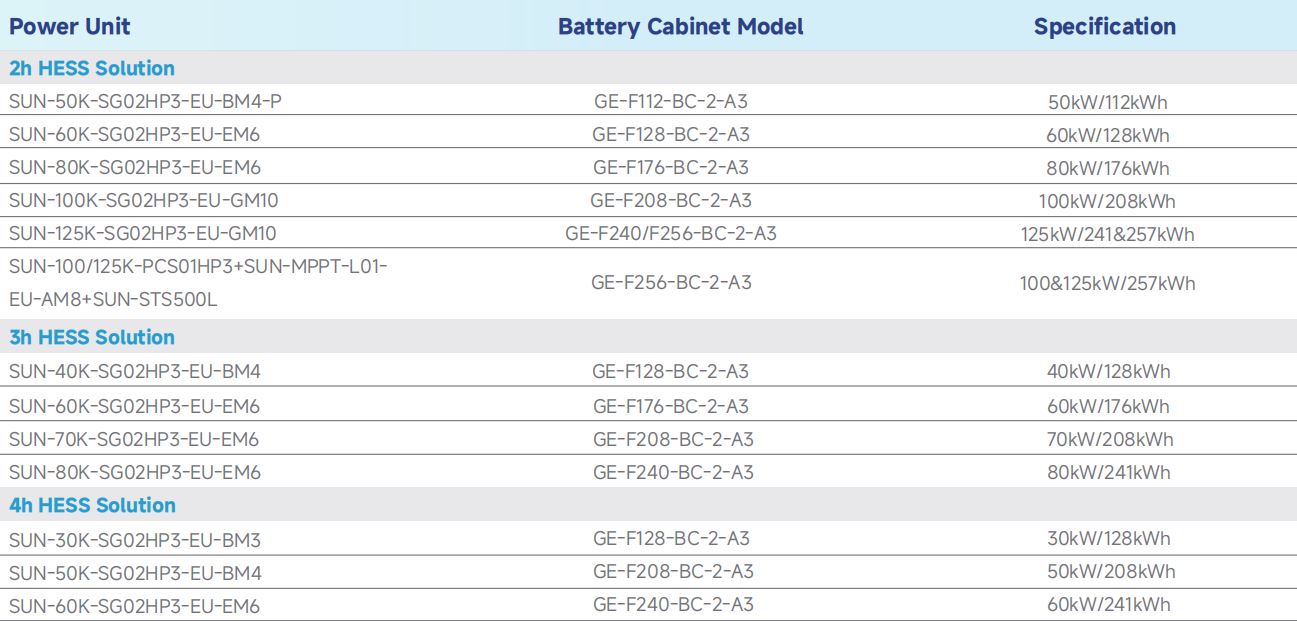

GE-F-serien sælges ikke som et enkelt hurtigt bundt - det er en menu. Afhængigt af ønsket afladningssvarighed (2t/3t/4t) og total effekt kan det samme kabinet parres med forskellige Deye trefasede højspændingshybrid-invertere , eller, for den større GE-F240/256, med en modulær PCS MPPT STS-stak:

• GE-F128-serien par med 30-60kW hybrid inverter
• GE-F240/256-serien parrer med 50-125kW hybridinvertere eller med SUN-100K/125K-PCS01HP3 modulære strømkonverteringssystem

En enkelt SUN-60K trefaset hybrid inverter matchet til en GE-F128 udendørs batteriskab leverer for eksempel et 60kW/128kWh 2-timers system. Skift til en SUN-30K-enhed mod det samme kabinet, og det bliver en 30kW/128kWh 4-timers konfiguration - samme batterihardware, anden driftscyklus, valgt udelukkende ved at matche inverterens mærkestrøm til det ønskede afladningsvindue.

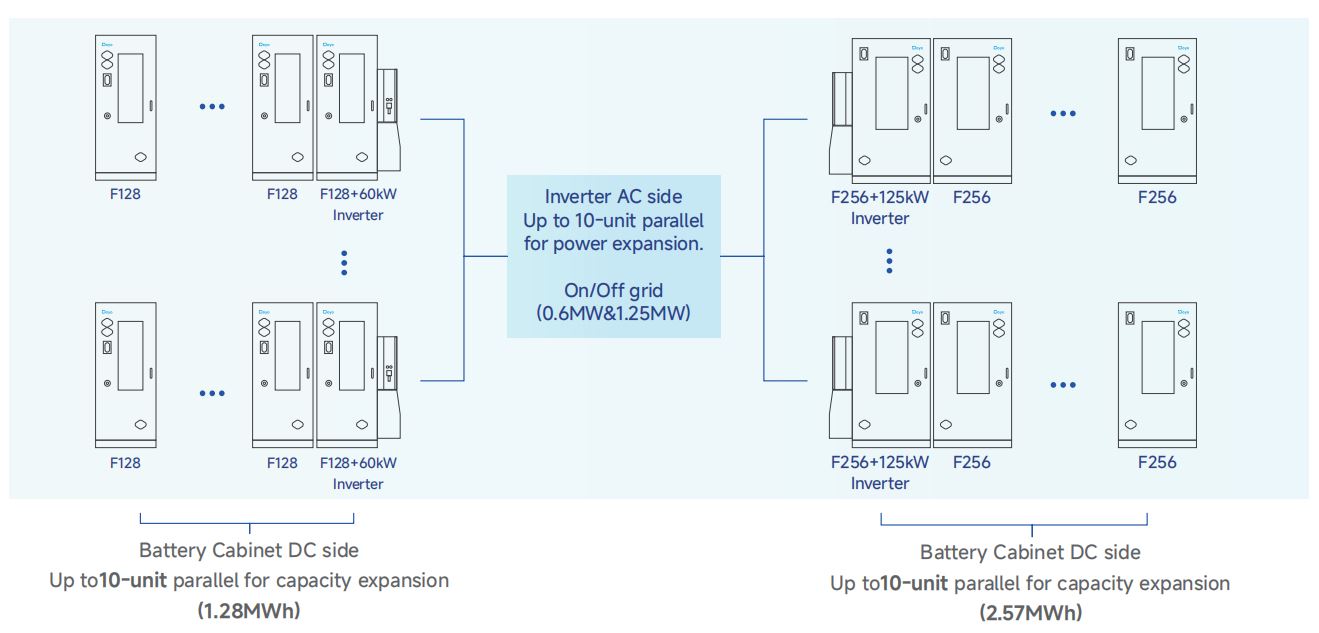

Skalering forbi et enkelt kabinet

Et enkelt GE-F256 skab topper omkring 257 kWh, men de fleste C&I-projekter vokser over tid, eller starter større end ét skab kan dække. På DC-siden, op til 10 skabe kan sidestilles stak, hvilket bringer GE-F128-serien til 1,28 MWh og GE-F240/256-serien til 2,41-2,57 MWh - nok til at bygge bro ind i det område, der er dækket af Dey's dedikerede butik BESS-systemer til projekter, der vokser helt ud af en modulær kabinettilgang. På AC-siden understøtter Deyes HP3-serie invertere parallel op til 10 enheder , ved at skubbe strømkapaciteten til/fra nettet til 0,6 MW eller 1,25 MW afhængig af invertermodellen.

Inverterdesignet understøtter også uafhængige batteriindgange, hvilket betyder, at kabinetter med forskellige specifikationer - f.eks. en eksisterende GE-F128 sammen med en nylig tilføjet GE-F240 - kan sidde på den samme strømenhed i stedet for at tvinge en fuld flådeudskiftning, når kapacitetsbehovet ændrer sig.

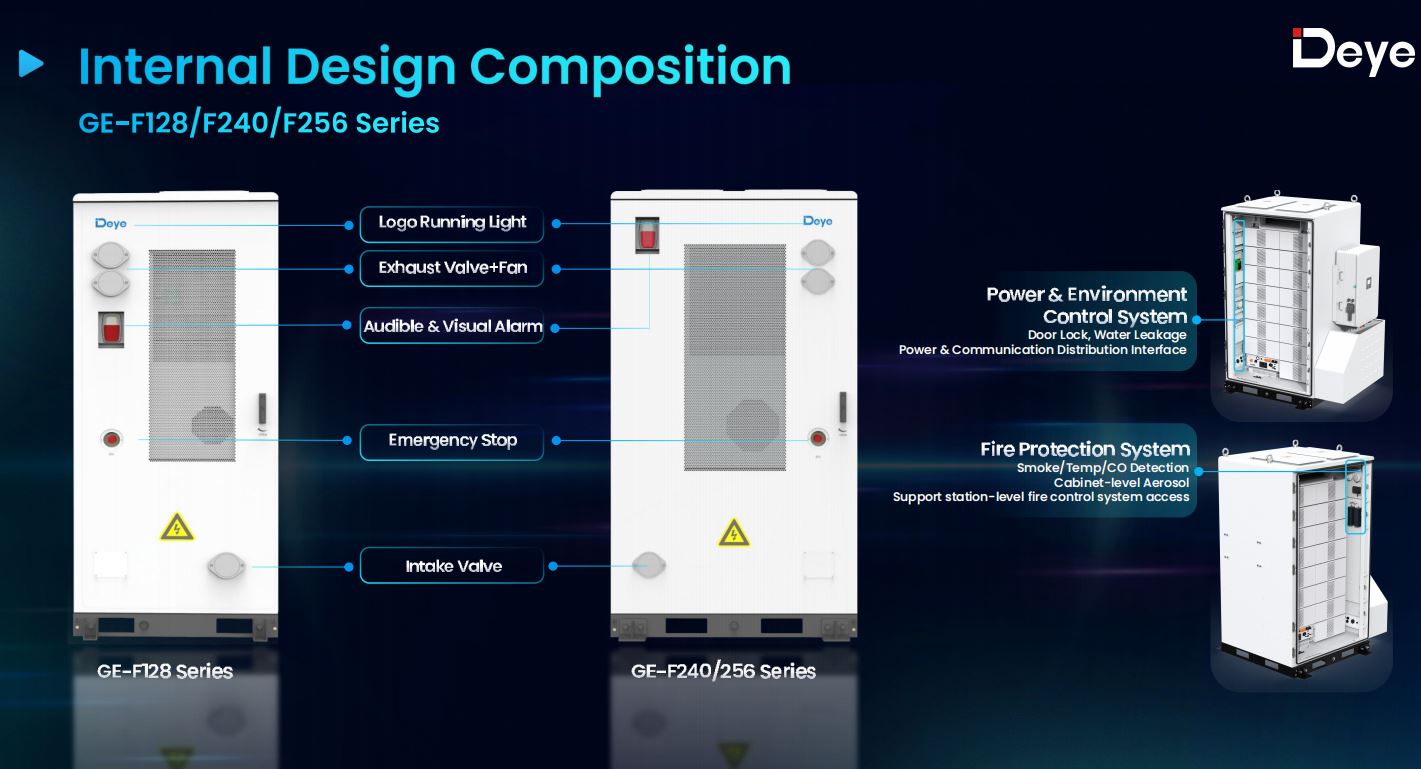

Installation og fjernstyring

Forberedelse af stedet er, hvor en stor del af de samlede installationsomkostninger ved et batterisystem faktisk gemmer sig - betonpuder, vægforstærkning, tilpassede beslag. GE-F kabinettets ydervæg har forudindstillede invertermonteringspositioner på begge sider, så inverterbeslaget fastgøres direkte til kabinettet i stedet for at kræve en separat vægmonteringsundersøgelse. Deye tilbyder tre løftemetoder afhængigt af inverterens vægt og adgang til stedet: kran-/gaffeltruck-hejsning til 100-125 kW enheder (~150 kg), en simpel kædetaljelift til 60-125 kW enheder og manuel løft til 30-50 kW enheder (~80 kg).

Når det først er idriftsat, styres systemet enten lokalt via Bluetooth/USB eller eksternt gennem Deye Cloud-platformen, som håndterer firmwareopgraderinger, dynamisk tarif-bevidst planlægning af opladning/afladning og overvågning i realtid på tværs af mere end 30 sprog.

Hvor GE-F-serien passer

Intet af dette er rettet mod lagring i brugsskala - Deye er eksplicit, at væskekøling forbliver det bedste kald over ca. 300 kWh eller i applikationer med høj C-rate. Det, GE-F128/F240/F256-serien sigter mod, er pladsen lige under det: fabrikker, indkøbscenter, gårde og ø-mikronet uden for nettet, der kører PV-BESS, PV-BESS-diesel eller lige BESS-konfigurationer, hvor et fuldt walk-in-containersystem ville være overkill, men en boligstørrelse. Til sammenligning kan projekter, der har brug for et fuldt pakket frem til modulær tilgang, se på Deye's batterienergilagringssystemer til C&I-projekter , eller for mindre enkeltskabspladser alt-i-én hybride energilagringsinvertere .

For en installatør eller systemintegrator, der vurderer et 100–300 kWh C&I-projekt, kommer de praktiske spørgsmål til forventet omgivelsestemperatur, påkrævet udledningsvarighed, og sandsynligvis vil udvide senere. GE-F-serien besvarer alle tre uden at tvinge et valg imellem dem — ingen-nedsættende luftkøling op til 45°C, en varighed fastsat af invertervalg snarere end en hurtig hardwarekonfiguration og en paralleludvidelsessti indbygget fra dag ét.
