SUN-MPPT-L01-EU-AM8 og SUN-STS500L Specifikationer forklaret: 8 kanaler, 500 kW STS

To moduler, to forskellige job

SUN-MPPT-L01-EU-AM8 og SUN-STS500L sidder i hver sin ende af den samme C&I ESS-klynge. Man trækker energi ind fra PV-strenge og afleverer den til PCS'en så effektivt som muligt. Den anden bestemmer, hvilken strømkilde - net, generator eller selve PCS'en - der rent faktisk når belastningen. Ingen af ​​dem erstatter den anden, og forståelsen af, hvor hver enkelts job starter og stopper, gør det lettere at dimensionere et system korrekt.

SUN-MPPT-L01-EU-AM8: Hvad de 8 trackere faktisk gør

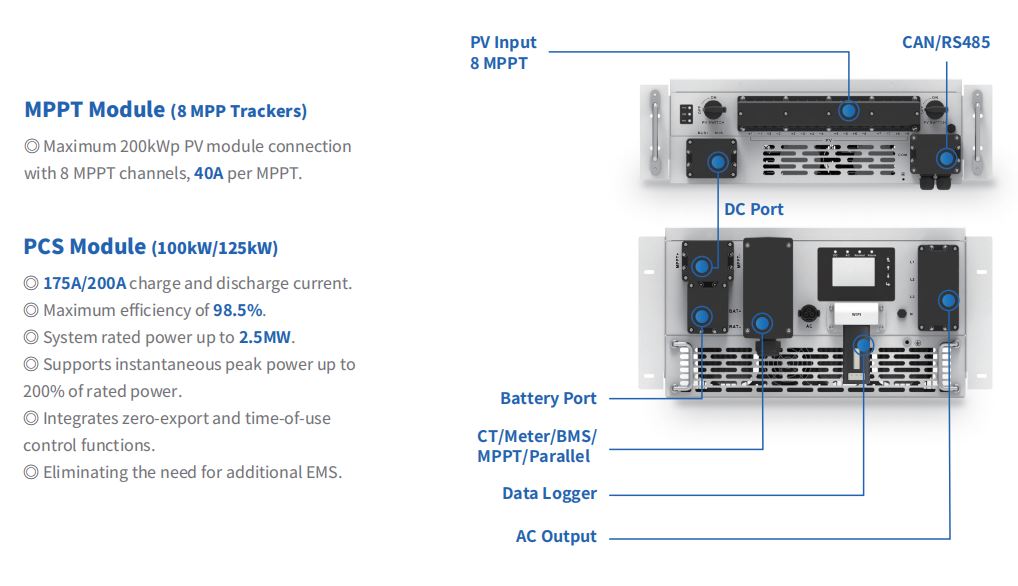

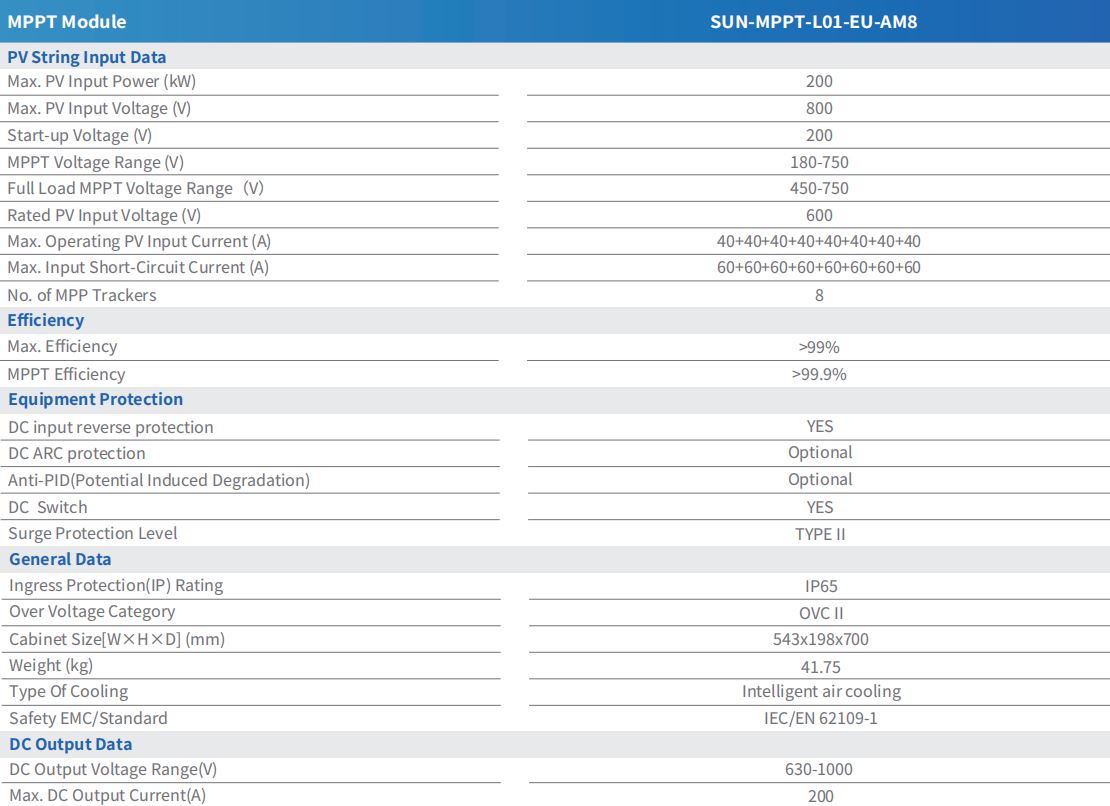

Dette modul kører 8 uafhængige MPP-trackere , hver normeret til 40A driftsstrøm og en 60A kortslutningsstrømgrænse for en kombineret maksimal PV-indgang på 200kWp. Fordi trackerne er uafhængige i stedet for grupperede, isoleres en skyggebegivenhed eller en fejl på en streng til den kanal i stedet for at trække de andre syv ned.

Spændingsvinduer betyder lige så meget som trackerens tæller. Opstartsspænding er 200V, MPPT-spændingsområdet løber 180-750V, og det indsnævres til 450-750V under fuld belastning. Nominel PV-indgangsspænding er på 600V, og DC-udgangen føres ind i PCS'en ved 630-1000V, begrænset til 200A. Maksimal effektivitet er vurderet til over 99 %, hvor selve MPPT-sporingseffektiviteten overstiger 99,9 % - forskellen mellem de to tal er, hvor godt modulet finder og holder det faktiske topeffektpunkt, når forholdene skifter. For læsere, der ønsker det underliggende koncept forklaret mere dybdegående, er dette oversigt over maksimal power point-sporing og hvorfor det betyder noget dækker det grundlæggende.

SUN-STS500L: Skiftekapacitet og timing

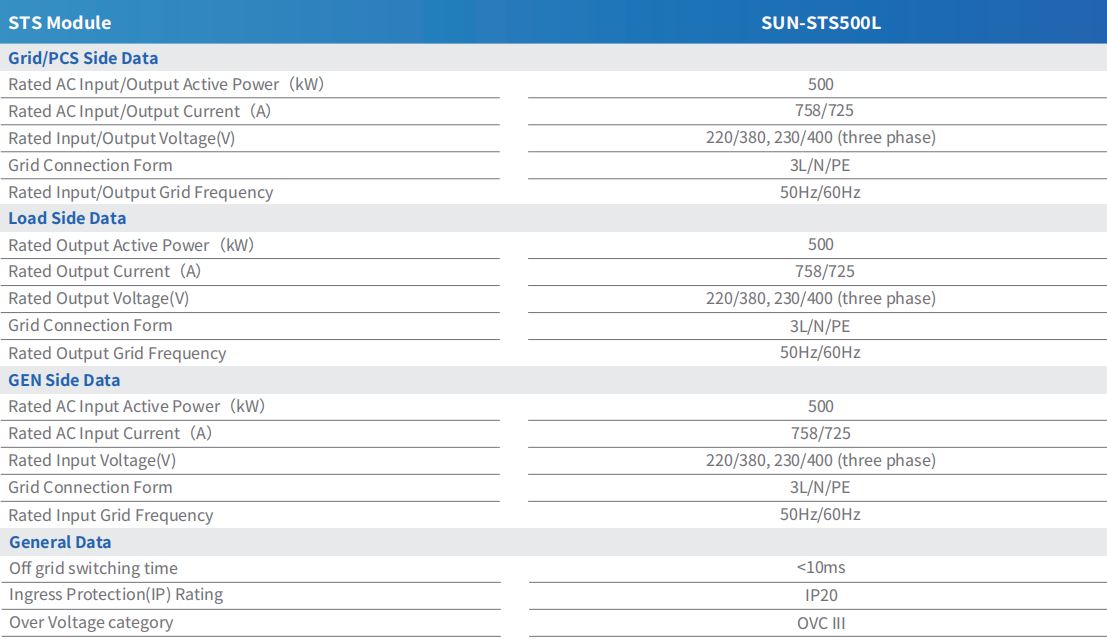

SUN-STS500L er bygget op omkring et enkelt tal: a 500 kW omskiftningskapacitet, anvendt identisk på tværs af dens Grid/PCS-side, Load-side og GEN-side. Hver side er klassificeret til den samme 758A/725A indgangs- eller udgangsstrøm ved 220/380V eller 230/400V trefaset, forbundet i en 3L/N/PE-konfiguration ved 50Hz eller 60Hz.

Off-grid-skiftetid er vurderet til under 10ms, hvilket er hurtigt nok til, at tilsluttede belastninger generelt ikke registrerer overgangen mellem net-, off-grid- og dieselgeneratortilstande. Modulet har en IP20-indgangsklassificering og en OVC III-overspændingskategori, hvilket afspejler dets rolle som en omskifterkomponent på AC-siden snarere end et udendørs klassificeret kabinet.

Hvordan de to moduler arbejder sammen i én klynge

I en typisk opbygning ender PV-strenge ved SUN-MPPT-L01-EU-AM8, som forsyner PCS'en på DC-siden. SUN-STS500L sidder på AC-siden, nedstrøms for PCS'en, og bestemmer, om belastningen trækkes fra nettet, PCS-støttet batteristrøm eller en dieselgenerator. Én STS500L-enhed kan tilsluttes op til fem 100kW PCS-enheder eller fire 125kW PCS-enheder, så MPPT-til-STS-forholdet i en klynge følger, hvor mange PCS-enheder der er tilsluttet det enkelte STS-modul.

Denne opdeling har betydning ved fejlfinding: et problem med PV-underydelse peger på MPPT-modulet og dets tracker-niveaudata, mens en koblingsforsinkelse eller tilstandsovergangsfejl peger på STS-modulet og dets AC-side ledninger. Hold, der specificerer en hel klynge omkring disse to moduler, kan gennemgå det komplette C&I energilagringssystem lineup for at matche PCS-antal og batterikapacitet til MPPT- og STS-klassificeringerne ovenfor.
