BOS-B Pro-A3 batterisystem forklaret: Kapacitet, cykluslevetid, konfiguration

Starter fra et enkelt modul

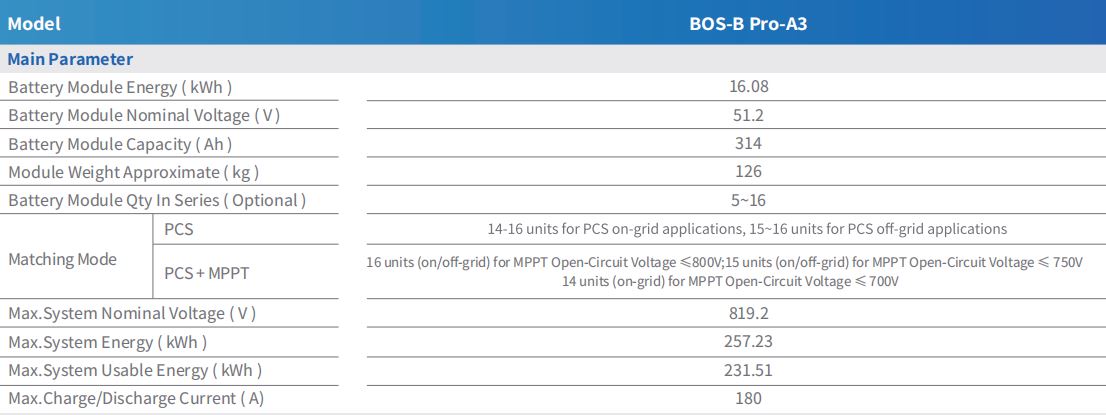

Hvert BOS-B Pro-A3 rack er bygget af den samme baseenhed: a 16,08 kWh modul vurderet til 51,2V nominel spænding og 314Ah kapacitet, vejer 126kg. Alt andet i systemet – total rackenergi, seriekonfiguration, matchende PCS-antal – skaleres op fra den enkelte modulspecifikation.

Hvor mange moduler pr. stativ, og hvorfor det ændres

Et stativ kan holde imellem 5 og 16 batterimoduler i serie, men selve loftet afhænger af, hvordan stativet er ledningsført. Forbundet direkte til PCS uden MPPT i strengen, understøttes 14 til 16 enheder afhængigt af om installationen kører on-grid eller off-grid. Når MPPT er tilføjet, skifter grænsen med PV's åben kredsløbsspænding: 16 enheder er tilladt ved 800V eller derunder, 15 enheder ved 750V eller derunder, og 14 enheder på nettet kun ved 700V eller derunder.

Ved den maksimale 16-modul konfiguration når stativet en nominel systemspænding på 819,2V, en maksimal systemenergi på 257,23 kWh , og 231,51 kWh brugbar energi - kløften mellem de to, hvilket afspejler den anbefalede 90 % udledningsdybde.

Opladnings- og afladningsgrænser på stativniveau

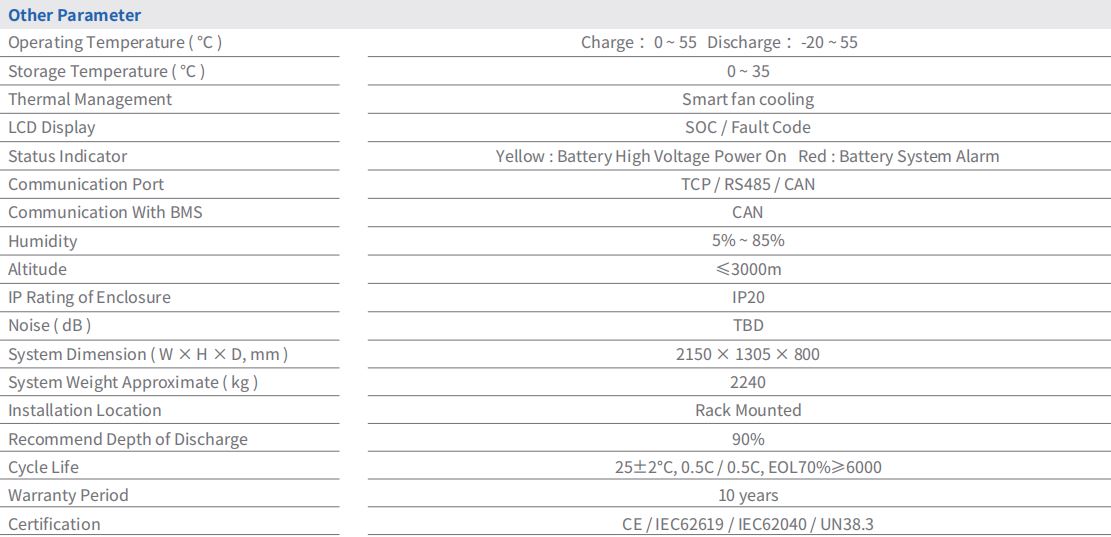

Uanset modulantal er rackets maksimale lade- og afladningsstrøm begrænset til 180A . Opladning er tilladt på tværs af et 0°C til 55°C område, mens afladning strækker sig ned til -20°C, hvilket giver systemet mere driftshøjde under kolde forhold, når strømmen trækkes ud, end når det sættes i igen. Opbevaringstemperaturen, adskilt fra driftstemperaturen, er begrænset til 0-35°C.

Cyklusliv og hvad garantien faktisk dækker

Cyklus levetid er vurderet til 6000 cyklusser eller mere til 70 % end-of-life kapacitet, testet ved 25±2°C med 0,5C opladning og 0,5C afladningshastigheder. Det tal er, hvad den 10-årige garantiperiode er bygget op omkring - et stativ, der cykles én gang om dagen med den testede hastighed og afladningsdybde, bør stadig bevare meningsfuld brugbar kapacitet, når garantiperioden udløber.

Den anbefalede udledningsdybde er sat til 90 %, og modulets LFP-kemi er det, der tillader kombinationen af ​​denne udledningsdybde og 6000-cyklus-ratingen at holde op over garantiperioden, i stedet for at bytte den ene for den anden, som nogle andre kemier kræver.

Indkapsling, kommunikation og fysisk fodaftryk

Det fulde stativ måler 2150 × 1305 × 800 mm og vejer cirka 2240 kg ved maksimal konfiguration, monteret som en rack-installeret enhed i stedet for fritstående. Kommunikation kører over TCP, RS485 eller CAN, med CAN specifikt brugt til kommunikation med BMS. Termisk styring håndteres gennem smart ventilatorkøling, og kabinettet har en IP20-klassificering, der er velegnet til indendørs eller beskyttet installation frem for direkte udendørs eksponering.

Status rapporteres via et SOC- og fejlkodedisplay, understøttet af et tofarvet indikatorsystem - gul for højspændingsstrøm tændt, rød for en batterisystemalarm - så en tekniker kan aflæse rackstatus uden at åbne et panel eller tilslutte en bærbar computer. Certificeringen dækker CE, IEC62619, IEC62040 og UN38.3.

Hvor dette passer ind i en større bygning

Disse tal pr. rack er byggestenen til alt større: Én PCS kan bære op til 16 racks parallelt, så et projekts samlede energikapacitet er i virkeligheden kun tallet på 257,23 kWh pr. rack ganget med hvor mange racks PCS-antallet tillader. Enhver, der specificerer en fuld klynge omkring dette batteri, kan gennemgå det bredere storskala batterienergiopbevaringssystem for at se, hvordan rackantal, PCS-vurdering og den samlede pladskapacitet passer sammen.
