Holde celler under 35°C: MS-GS215-2H3's vej til 6.000 cyklusser og 70 % EOL

Nummeret, der ikke vises på en Specifikationsark-sammenligning

De fleste C&I batteriskabe bliver sammenlignet på kWh, kW og pris pr. cyklus. Hvad der sjældent bliver undersøgt, er temperaturkontrolsløjfen, der afgør, om det annoncerede cyklusantal er realistisk eller optimistisk. En celle, der holdes ved 35°C, nedbrydes på en meningsfuldt ogerledes kurve end en, der regelmæssigt stiger til 45°C eller 50°C - og denne forskel forstærkes over tusindvis af cyklusser til flere års brugbar levetid.

Deye's MS-GS215-2H3 binder dens ≥6.000-cyklus, 70 % udløbet kapacitetsklassificering direkte til et termisk styringssystem bygget omkring ét mål: Hold hver celle under 35°C, uanset omgivende forhold eller opladnings-/afladningsbelastning. Dette stykke gennemgår, hvordan målet faktisk holdes.

En to-retningskontrolsløjfe, ikke kun køling

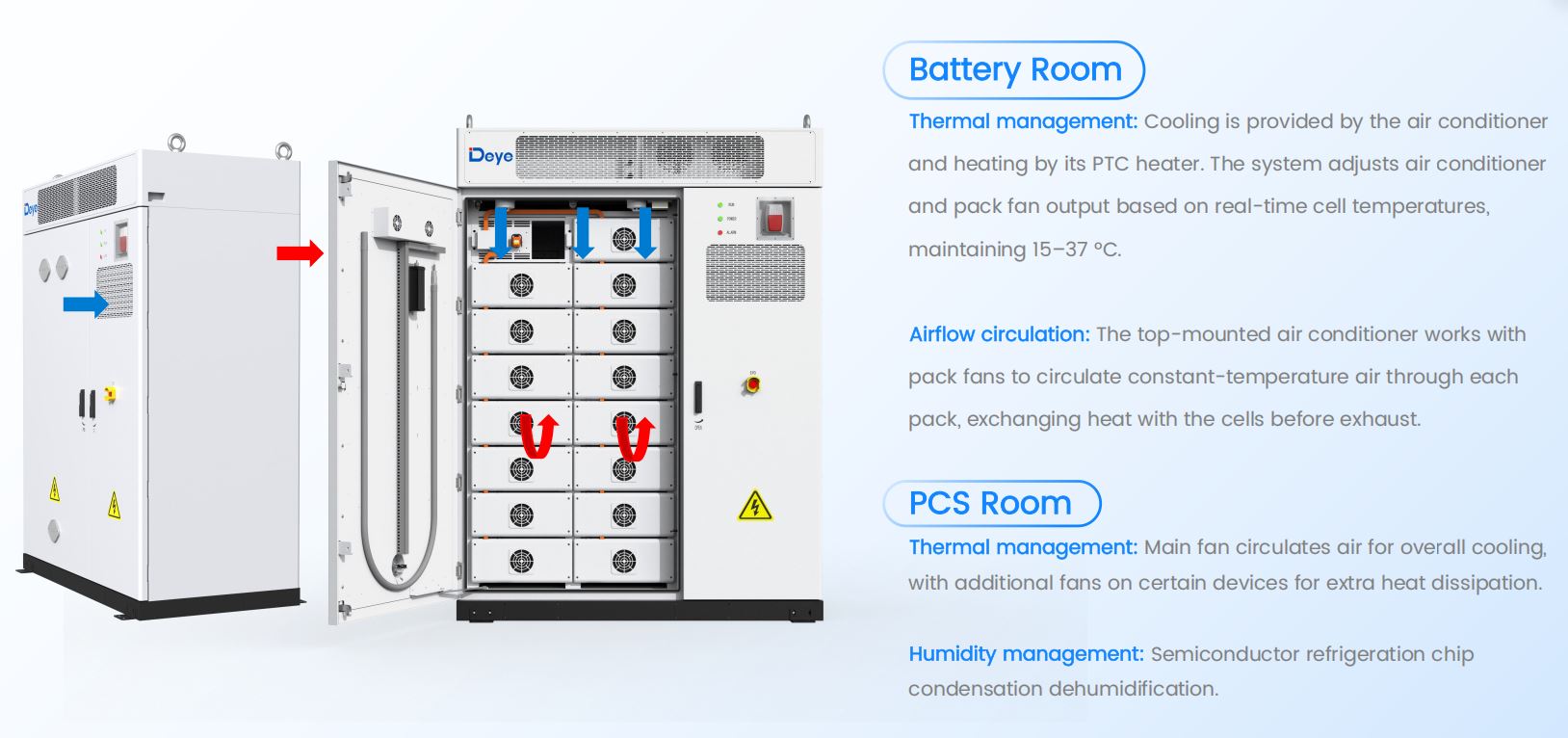

Batterirummet er ikke afhængig af en enkelt køleenhed, der reagerer på en enkelt sensor. Køling kommer fra et klimaanlæg; opvarmning kommer fra en PTC-varmer indbygget i samme sløjfe. Begge justeres kontinuerligt baseret på celletemperaturaflæsninger i realtid sammen med pakkeblæserudgang, hvilket holder rummet inde i et arbejdsbånd på 15-37°C .

At køre opvarmning og køling på den samme kontrolsløjfe betyder noget i klimaer med store dag-natudsving eller sæsonbestemte ekstremer. Et skab, der kun køler, vil lade cellerne løbe kolde om vintermorgenerne, hvilket skader opladningsaccepten og accelererer risikoen for lithiumplettering ved lave temperaturer lige så sikkert, som varme accelererer nedbrydningen i den anden ende.

Luftstrømscirkulation: Få luft med konstant temperatur til hver pakke, ikke kun rummet

At holde en gennemsnitstemperatur på værelsesniveau er ikke det samme som at holde hver celle på den temperatur - et rum kan i gennemsnit være 30°C, mens pakker på bagsiden kører varmere end pakker i nærheden af klimaanlægget. Deyes design ruter luft aktivt frem for passivt: det topmonterede klimaanlæg fungerer sammen med individuelle ventilatorer , ved at skubbe luft med konstant temperatur gennem hver pakke på skift, så den udveksler varme med cellerne direkte før den udtømmes.

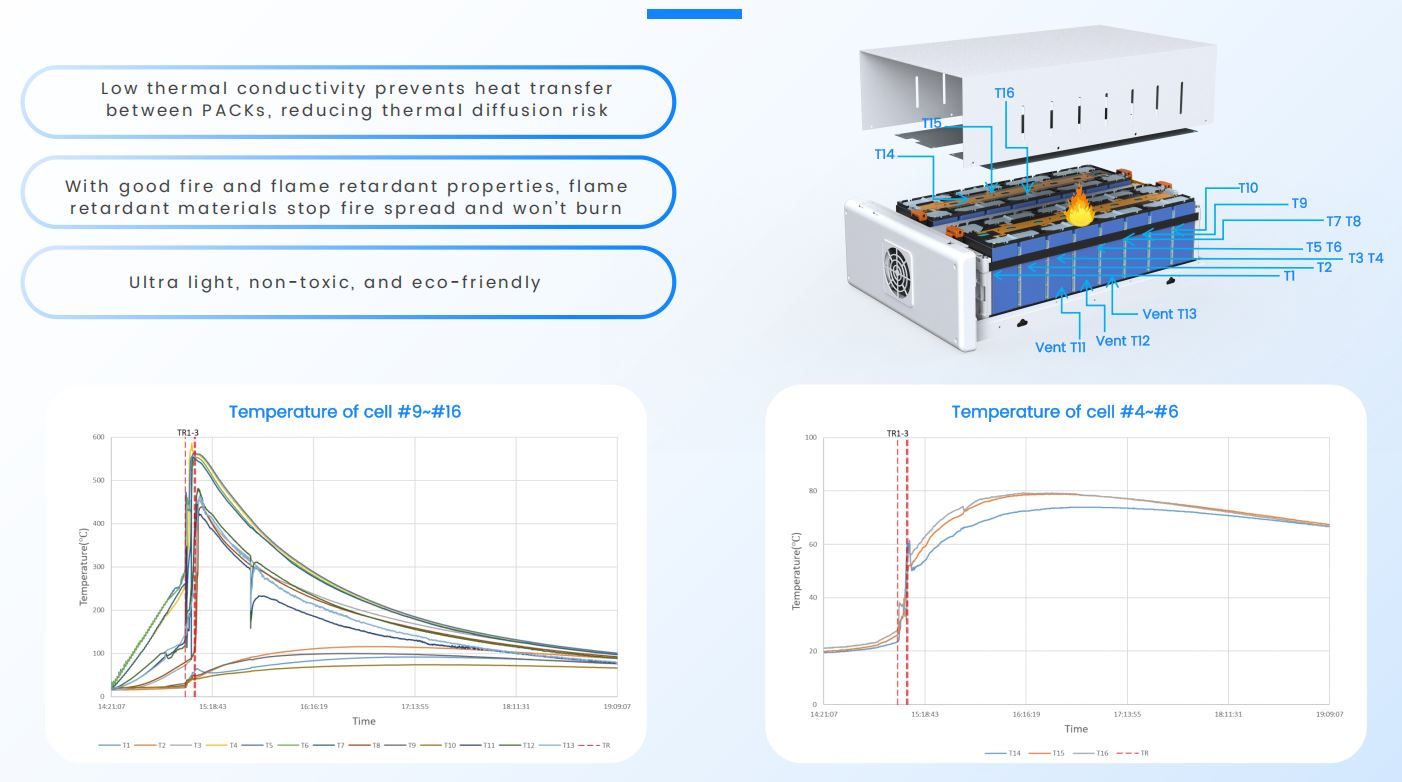

Temperaturovervågningspunkter på tværs af pakkestakken
Zone	Overvåget rækkevidde
Lavere pakker	Celler #1-8 (T1-T9)
Øvre pakker	Celler #9-16 (T10-T16)
Udluftningszoner	T11, T12, T13

Denne pakke-for-pakke-cirkulation er det, der gør celle-til-celle temperaturdelta - ikke kun rumgennemsnit - til en kontrollerbar variabel. Et skab, der kun måler den omgivende lufttemperatur, kan ikke fange en enkelt overophedningspakke i tide; en, der overvåger seksten forskellige zoner kan.

Isolering som passiv bagstopper

Aktiv luftstrøm håndterer normale driftsforhold, men isoleringslaget på pakkeniveau er det, der begrænser, hvor langt varme bevæger sig, hvis en pakke bliver varm. Materialet mellem pakker er specificeret til lav termisk ledningsevne specifikt for at bremse varmeoverførsel til nabopakker, hvilket reducerer risikoen for termisk diffusion over stakken. Det er også flammehæmmende, let og ikke-giftigt - egenskaber, der betyder lige så meget for, hvad der sker under en aktiv termisk hændelse, som for rutinemæssig daglig drift.

Dette er det samme isoleringslag, der fungerer som en indeslutningsforanstaltning i skabets brandsikkerhedsdesign - termisk styring og brandsikkerhed er ikke separate systemer her, de deler den samme fysiske barriere, der udfører to opgaver på én gang.

PCS-rummet kører sin egen kølekreds

Strømelektronik genererer deres egen varmebelastning uafhængigt af batteriet, så PCS-rummet styres separat fra batterirummet. En hovedventilator håndterer den overordnede luftcirkulation, med ekstra ventilatorer monteret på specifikke højdissiperende komponenter til målrettet køling. Fugtighed styres gennem en halvlederkølechip, der kondenserer og fjerner fugt fra rumluften.

Adskillelse af de to termiske zoner undgår en fælles designgenvej: at dele en kølesløjfe mellem batterier og strømelektronik har en tendens til at underdimensionere begge, da de to har forskellige temperaturtolerancer og forskellige fejlkonsekvenser.

Hvad 35°C kontrol faktisk køber: 6.000 cyklusser og 70 % EOL

Overskriftsnumrene på dette kabinet — ≥6.000 cyklusser and 70 % kapacitetsopbevaring ved end-of-life — er ikke uafhængige af det termiske system beskrevet ovenfor; de er det direkte output af det. LFP-cykluslevetidstal er altid betinget af driftstemperaturen, og Deyes rating kan kun opnås, fordi den termiske styringsløkke holder celler inden for 15-37°C-båndet beskrevet tidligere i stedet for at lade dem drive med omgivende forhold.

Livscyklusvurderingskontekst
Metrisk	Værdi
Cyklus liv	≥6.000 cyklusser
End-of-life kapacitet	70 %
Målcelletemperaturloft	<35°C
Batterirums betjeningsbånd	15-37°C

For et projekt, der kører en daglig cyklus, svarer 6.000 cyklusser til omkring 16 års service, før kapaciteten falder til 70 % af typeskiltet - et tal, der kun gælder, hvis det termiske system gør sit job hver eneste af disse cyklusser, ikke kun under laboratorietestforhold.

Driftskonvolutten: -20°C til 50°C, IP54, C5

Intern termisk kontrol har kun betydning, hvis selve kabinettet kan overleve det sted, det er installeret på. Skabet er normeret til -20°C til 50°C omgivende drift (med derating over 45°C), bærer en IP54 ingress rating, og er bygget til en C5 anti-korrosionskvalitet til kyst-, industri- eller miljøer med høj luftfugtighed. Arbejdshøjden er vurderet til 3.000 m.

Ingen af disse tre klassificeringer udfører det interne temperaturkontrolarbejde beskrevet ovenfor - de definerer de eksterne forhold, som det interne system skal arbejde imod. Et skab med fremragende intern termisk kontrol, men en svag kapslingsklassificering, ville stadig fejle på et barskt sted; de to er designet som et par her.

Hvad dette betyder for de samlede ejeromkostninger

Termisk styring er usynlig i en spec sheet-sammenligning, men dukker op direkte i to tal, der har betydning for projektøkonomi: realiseret cykluslevetid og tempoet i kapacitetsudfald. Et skab, der lader celler løbe varme, kan ramme det samme navneskilt kWh på dag ét, men nå 70 % kapacitet år tidligere, end dets nominelle cyklusantal antyder - hvilket gør et 15-årigt aktiv til et 10-årigt.

For integratorer, der dimensionerer et projekts samlede ejeromkostninger i stedet for kun dets forhåndspris, er den termiske arkitektur, der er beskrevet her, faktisk, hvad 10-års-klassens garanti er prissat mod. Det er værd at gennemgå sammen med, hvordan strømkonverteringssystem koordinerer med BMS for at beskytte batteriets levetid i realtid og mod det fulde C&I ESS-løsninger når man sammenligner kabinetter på livscyklusomkostninger frem for overskriftskapacitet alene.
