Deye Home Battery Installation Praktisk vejledning: Almindelige fejl og løsninger for SE-F16 og RW-F16

Deye Home Battery Installation Praktisk vejledning: Almindelige fejl og løsninger for SE-F16 og RW-F16

1. Introduktion

I BBC-teknologirapporter er hjemmeenergilagringssystemer ofte afbildet som energiuafhængige "hjemmekraftværker" - tagsolpaneler genererer elektricitet i løbet af dagen, batterier leverer strøm om natten eller på regnfulde dage, og adresserer elektricitetspriser i høje dalen, netudsving og endda ekstremt vejr. Installation i den virkelige verden er dog langt fra "plug-and-play". Deye (Deye, et professionelt energilagrings- og invertermærke)s lavspændingslithiumbatterier SE-F16 og RW-F16 (begge 16kWh LiFePO₄, 51.2V nominel), når de er parret med SUN-10K-SG05LP3-EU-SM2 (10kW spænding trefaset), selvom de ofte er designet til at være pålidelige, lav- og trefasede hybrider. abnormiteter i faktiske ledninger, kommunikation og parallelføring. Denne artikel, baseret på Deye officielle manualer, brugerfora (såsom DIY Solar Forum) og rigtige installationssager, analyserer fire typiske problemer og deres løsninger for at hjælpe almindelige husejere eller installatører med at undgå faldgruber. Data kommer fra de seneste 2025-2026 produktspecifikationer, og den faktiske ydeevne er påvirket af temperatur, SOC osv.

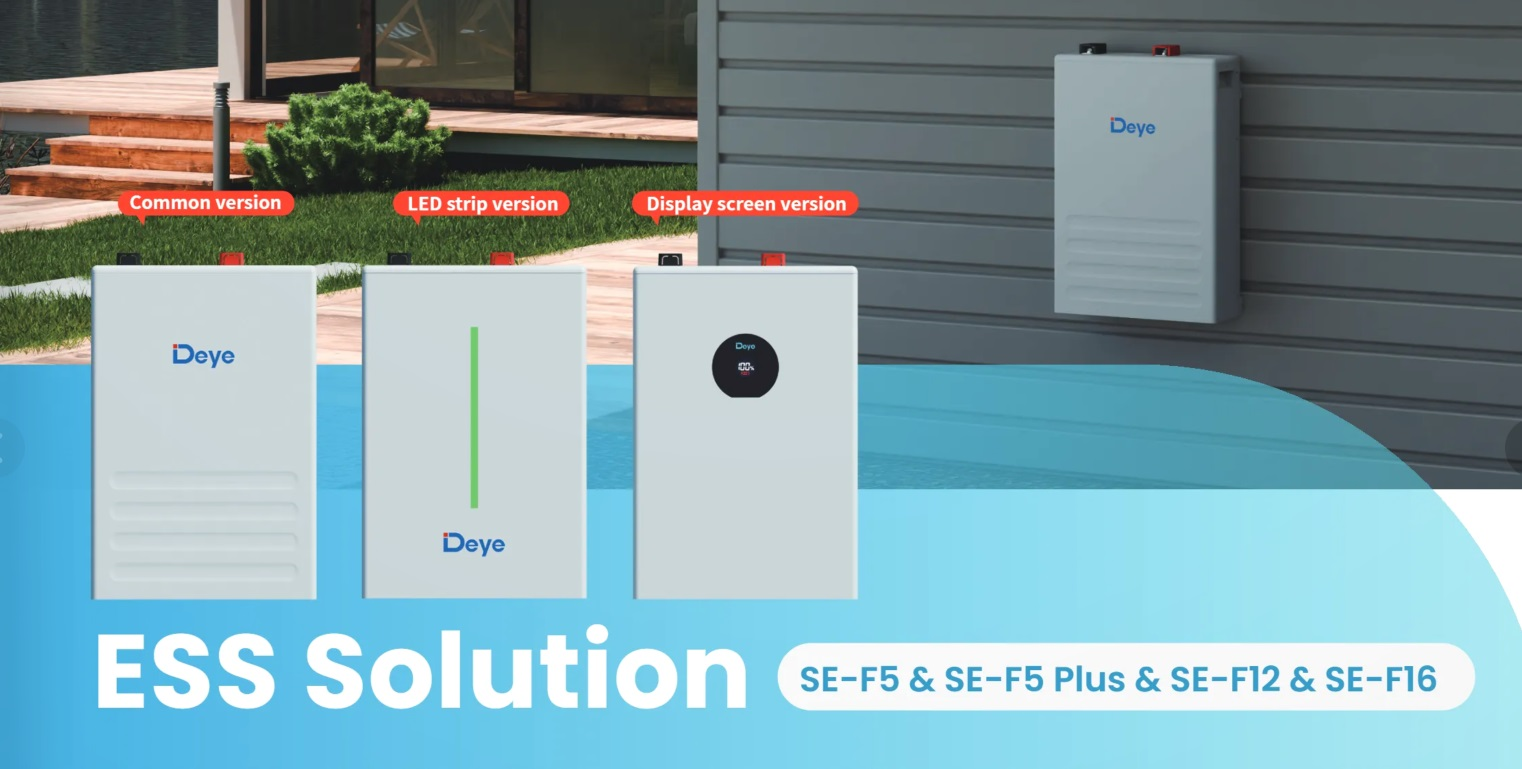

Figur 1. Officielle billeder af Deye SE-F16-serien

2.1 Case One: BMS-kommunikationsfejl - "Batteriet reagerer ikke", systemet lukker direkte ned

Det mest almindelige smertepunkt: vekselretteren viser "comm./F01-F64", eller batteri-LCD'en rapporterer "W31 Batterikommunikationsadvarsel (PCS-kommunikation mislykkes)." En tysk trefaset husstandsejer installerede en SUN-10K-SG05LP3-EU-SM2 to RW-F16 enheder; efter tænding alarmerede inverteren gentagne gange, batteri SOC viste ikke, og opladning/afladning mislykkedes fuldstændigt. Årsagsanalyse: Deye-batterier har et indbygget BMS (Battery Management System), der kommunikerer med inverteren via CAN 2.0 (RJ45-port). Almindelige årsager omfatter:

• Kommunikationskablet er ikke udstyret med en ferritring efter behov (til langdistanceledninger anbefales det at vikle 4 omgange for at forhindre interferens).
• Forkert ledningsrækkefølge (CAN-H/L omvendt).
• Forkert startsekvens (batteriservicekontakten skal først tændes, derefter BMS-kontakten og til sidst vekselretteren).
• Inverter "Li-BMS" tilstand er ikke indstillet til Deye native protokol (eller forkert valgt Pylontech eller anden tredjepartsprotokol).
• RW-F16 er den klassiske model; Selvom SE-F16 understøtter auto-netværk, kan firmware-mismatch stadig udløse "Master address repeat" .

Praktiske løsninger:

1. Efter slukning skal du bruge det originale CAT5E-kommunikationskabel til at tilslutte batteriets "PCS"-port til inverterens BMS CAN-port igen.
2. Når kommunikationskablet er langt, eller der er stærk elektromagnetisk interferens på stedet, skal en ferritring installeres og vikles korrekt.
3. Før parallelføring skal alle batterier oplades til 100 % SOC for at reducere spændingsforskellen og undgå cirkulerende strøm.
4. Indtast inverteren "Battery Setup" og indstil "Li-BMS"-protokollen til Deye native protokol (normalt auto-genkendt, eller vælg 00-tilstand).
5. Standard startsekvens: batteriservicekontakt ON → BMS-kontakt ON → inverterstart.
6. Hvis stadig unormalt, tjek BMS-loggen via Deye-appen eller overvågningsplatformen; kun Deye originale invertere understøtter online batterifirmwareopgradering, tredjepartsinvertere kan ikke udføre denne operation.

Ejerfeedback: Efter at have fulgt disse trin vendte systemet tilbage til det normale inden for 10 minutter, og SOC-data blev synkroniseret i realtid. Manualen siger tydeligt: ​​for PCS-kommunikationsalarmer, diagnosticer først via overvågningssoftware, og lad være med at betjene systemet med fejl.

2.2 Tilfælde to: Parallel batteriubalance – en "fuld", en anden "sultende"

Fælles under udvidelse af flere batterier: efter at have paralleliseret to SE-F16-enheder, fortsætter den ene opladning, mens den anden SOC forbliver på 60 %, hvilket resulterer i spildt total kapacitet og endda udløser "Cell voltage over difference" . En polsk villaejer (4 RW-F16 10kW inverter) fandt ujævn afladningsstrøm efter parallelkørsel med alarmer under spidsbelastning. Årsagsanalyse:

• RW-F16 kræver IN→OUT daisy-chain forbindelse; SE-F16 understøtter automatisk netværk uden DIP-switche, men forkert kommunikationskabelsekvens eller adressekonflikt kan stadig forårsage netværksfejl.
• Batteri SOC inkonsistent før parallelføring (manuel kræves strengt, at alle batterier er opladet til 100 % før parallelføring).
• Strømkablets tværsnit for lille eller tilslutningsmomentet utilstrækkeligt (anbefalet 2/0 AWG, standardmoment 24,5Nm).
• Inverterens maksimale lade-/afladningsstrøm er ikke konfigureret i henhold til den samlede batterikapacitet: SUN-10K-SG05LP3-EU-SM2 maksimal lade-/afladningsstrøm 240A, enkelt RW-F16 kontinuerlig afladningsstrøm 160A.

Praktiske løsninger:

1. Før parallelføring oplades hvert batteri helt til 100 % SOC separat og lad dem stå i 24 timer for at sikre ensartet spænding.
2. Kommunikationskabler skal være strengt forbundet i IN→OUT daisy-chain; en enkelt enhed understøtter op til 32 parallelle enheder med en samlet kapacitet på op til 512 kWh.
3. SE-F16 kræver ingen DIP switch indstilling; RW-F16 parallel tilstand: Mode 1 for ≤15kW invertere, Mode 2 for >15kW invertere.
4. Aktiver paralleltilstand i inverteren "Batteriopsætning", korrekt indstil total kapacitet og maksimal lade-/afladningsstrøm; enkelt RW-F16 kontinuerlig strøm anbefales at begrænses til inden for 160A for at forhindre overophedning (indbygget 125A afbryder giver yderligere beskyttelse).
5. Overvåg individuel battericellespænding og temperaturforskel i realtid via Deye cloud platform eller app; tjek straks kabler og forbindelser, hvis spændingsforskellen overstiger 0,5V.

Resultat: Efter reparation opnåede ejeren afbalanceret batteriopladning/afladning og jævn strømfordeling, hvilket øgede systemets selvforbrug med 30 %. Manualen advarer eksplicit: i parallel tilstand, hvis et enkelt batteris kontinuerlige strøm overskrider grænsen, kan det forårsage overophedning eller endda sikkerhedsrisici

.

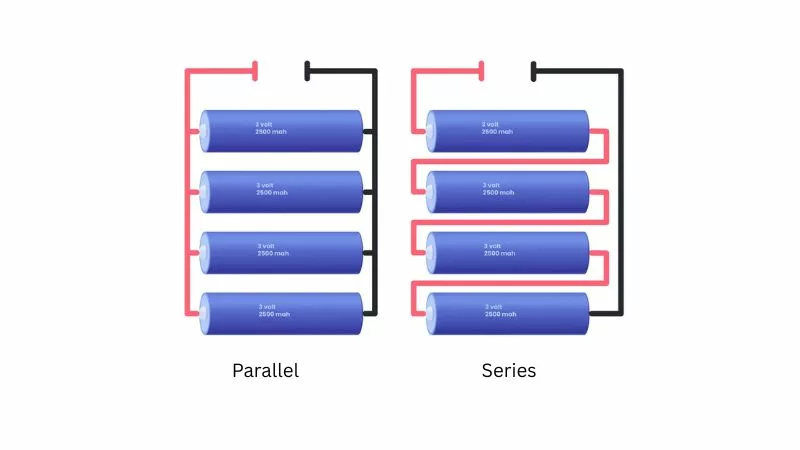

Figur 2. Skematisk diagram af batteriparallel vs. serieforbindelsesprincip

2.3 Tilfælde tre: Jordforbindelse og DC-fejl — F22/F56-alarm, sikkerhedsrisiko

Efter installation af SUN-10K-SG05LP3-EU-SM2, rapporteres F22 (mulig jordforbindelse eller unormal DC-forbindelse) eller F56 (DC-busspænding for lav) ofte. En fransk installatør stødte på lejlighedsvise "offline"-problemer ved vægmontering af RW-F16; inverteren viste unormalt lav batterispænding (faktisk batterispænding 51V normal). Årsagsanalyse:

• Jordforbindelse upålidelig (inverter-kabinet og batteri skal være korrekt forbundet til PE-beskyttelsesjord).
• DC positivt/negativt kabelmoment ikke op til standard (24,5Nm), eller polaritet omvendt (kan direkte beskadige inverteren).
• RW-F16 har indbygget 125A dobbeltpolet afbryder, SE-F16 kontinuerlig afladningskapacitet op til 230A; når den omgivende temperatur er under 0℃, forhindrer batteriets BMS opladning og udløser beskyttelse.
• CT-strømtransformator installeret i den forkerte retning (i nul-eksporttilstand skal pilen pege på belastningssiden).

Praktiske løsninger:

1. Før installation skal du kontrollere, at alle DC-kabler opfylder drejningsmomentkravene, skelne strengt mellem positive og negative poler, og aldrig vende dem.
2. Inverterkabinet og batterikabinettet skal være pålideligt jordet til det samme PE-punkt for at danne potentialudligning.
3. Tjek inverterens "System Alarms"-log; F22 er for det meste forårsaget af løse forbindelser - efterspænd for at løse.
4. Tilslut temperatursensoren til den korrekte port; undgå fejlagtig indstilling af bly-syre batteritilstand.
5. Klem CT-strømtransformatoren på den tilsvarende faselinje med pilen pegende mod belastningen; trefaset system skal fuldt ud dække L1/L2/L3.

Efter reparation blev alarmer elimineret, og systemets UPS sømløse koblingsfunktion fungerede normalt. BBC-relaterede rapporter har påpeget, at dårlig jordforbindelse er en af ​​de mest skjulte sikkerhedsrisici i hjemmets energilagringssystemer.

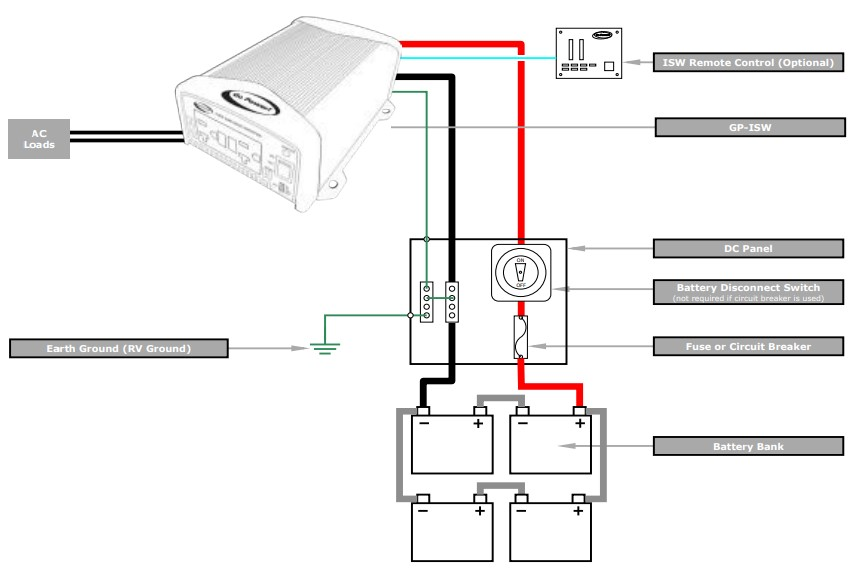

Figur 3. Komplet skematisk diagram af inverter DC side ledninger og jording (PE/Earth Ground)

2.4 Case Four: Time-of-Use (TOU) opladnings-/afladningsfejl og øvre grænse for opladning

Når inverteren er indstillet med peak-valley elpris tidsperioder, oplader batteriet ikke i henhold til tidsplanen eller oplader kun op til et maksimum på 80%. En hollandsk bruger, der parrede SE-F16, fandt ud af, at der ikke var nogen opladning i nattedalen, mens dagtimerne unormalt viste "batteriafladning". Årsagsanalyse:

• Muligheden "Aktiver batteri" er fejlagtigt aktiveret (denne funktion er kun til gendannelse af lav-SOC-batterier; den skal deaktiveres under normal drift).
• BMS-kommunikationen er ustabil, så inverteren kan ikke få rigtige SOC-data.
• RW-F16/SE-F16 batterifirmware understøtter kun opgradering på Deye-invertere; blanding med tredjepartsenheder såsom Victron forårsager let unormal energiflowvisning.

Praktiske løsninger:

1. I inverteren "Batteriopsætning" skal du deaktivere funktionen "Aktiver batteri".
2. Aktiver "Grid Charge" og korrekt indstil TOU peak-dal-perioder (f.eks. nat 00:00-06:00 dal-prisopkrævning).
3. Udelukk først BMS-kommunikationsproblemer (se Case One).
4. Når du blander med tredjepartsinvertere, skal du skifte til manuel spændingstilstand eller kontakte Deye for at bekræfte protokolkompatibilitet.

Efter at brugeren havde anvendt rettelsen, fulgte systemet nøje peak-dal-strategien, og elomkostningerne faldt betydeligt.

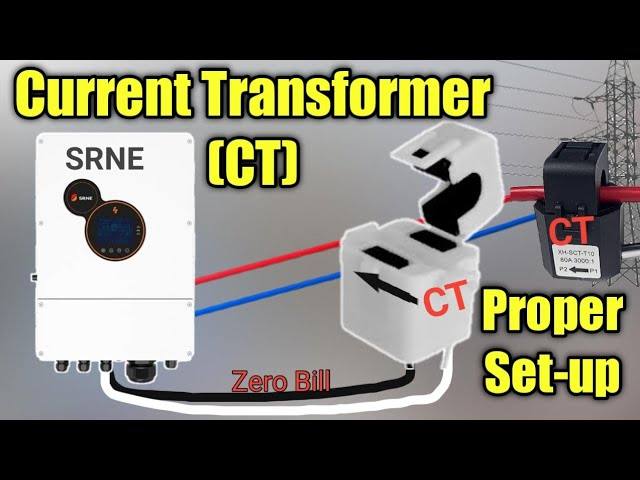

Figur 4. Korrekt installationsdiagram af CT-strømtransformer

3. Vejledning til at undgå faldgruber: Professionel installation forbliver vigtig

Deye SE-F16 (kompakt struktur, høj strømudgang, højere beskyttelsesklassificering) og RW-F16 (indbygget afbryder, klassisk vægmonteret installation) er begge modne boligprodukter med en levetid på 6000 cyklusser og over 90 % tur/retur effektivitet. Imidlertid er installationsprofessionalitet yderst påkrævet: den skal udføres af professionelt personale, strengt efter manualens specificerede momentstandarder, driftstemperaturområde (opladning 0-55 ℃) og kommunikationsspecifikationer. De fleste installationsfejl stammer fra ikke-standardiserede operationer - kabelvalg opfylder ikke kravene, kaotisk startsekvens eller manglende balancering før parallelføring. Praktiske anbefalinger:

• Fuldstændig fuld-system simulering og fejlretning før installation.
• Kontroller regelmæssigt firmwareversion og driftslogfiler via Deye-appen.
• Selvom europæisk lagerlevering er effektiv, anbefales det stadig at vælge lokale certificerede installatører.
• I ekstremt vejr skal du fokusere på at overvåge batteritemperaturen for at undgå hyppige BMS-beskyttelsesudløsere.

Energilagringsteknologi, som beskrevet i BBC-rapporter, bevæger sig fra professionelle scenarier til almindelige husholdninger. For virkelig at opnå husholdningsenergiuafhængighed er standardiseret drift i installationsfasen dog ofte vigtigere end selve produktet. Når du støder på fejl, skal du først konsultere Deye officielle fejlreferencetabel eller kontakte den officielle tekniske support. Efter korrekt debugging kan denne batteriserie fungere stabilt i mere end 10 år og blive en pålidelig grøn energi backup enhed til hjemmet.
