Brandsikkerhedsadvarsel til Home PV Energy Storage Systems: Sikring af brandmandbeskyttelse med automatisk nedlukning

Når boligfotovoltaiske (PV) energilagringssystemer bliver stadig mere almindelige, fremgår brandsikkerhed som et kritisk bekymring - især i nødsituationer. Et specifikt og farligt scenario kan opstå, når der opstår en husbrand, og hovedafbryderen lukkes af brandmænd. Selvom huset er koblet fra gitteret, forbliver en skjult risiko: Inverteren kan fortsætte med at fungere i off-grid-tilstand, hvilket leverer strøm til belastninger via batterier og solcellepaneler. Denne igangværende energiforsyning kan udgøre en alvorlig sikkerhedstrussel for de første respondenter.

Den skjulte fare

Hvis elektriske belastninger er forbundet til inverterens "belastning" -port, kan selv efter at hovednettet er afbrudt, kan inverteren stadig drive apparater gennem batteri og PV -energi. Denne fortsatte strømforsyning skaber et farligt miljø for brandmænd, der antager, at systemet er fuldt udslettet.

Derudover er det urealistisk at forvente, at ethvert system er installeret i nærheden af ​​hovedbryderen, hvilket betyder, at manuel nedlukning muligvis ikke er mulig under en brand nødsituation.

Brandsikkerhedsløsningen

En pålidelig og automatiseret nedlukningsmekanisme er vigtig. Målet er at aktivere automatisk nedlukning af inverter, der udløses af branddetekteringssystemer, snarere end at stole kun på frakobling eller manuel indgriben.

Nøglekomponenter i sikkerhedsløsningen

PV Side: Rapid Shutdown Devices (RSDS)
Installer hurtige nedlukningsenheder eller optimisatorer, der understøtter nedlukningsfunktionalitet på PV -modulniveau.

Disse sikrer, at PV-modulerne, når de først er udløst, holder op med at generere højspændings-DC-strøm, hvilket gør tagterrassene mere sikre for brandbekæmpelsesoperationer.

AC Side: Brandalarmintegration

Integrer hjemmets brandalarmsystem med inverteren.

Brandalarmen kan sende et tørt kontaktsignal eller en 12V DC -indgang til inverteren for at tvinge en øjeblikkelig nedlukning.

Hvordan systemet fungerer

Invertere selv er ikke i stand til at opdage ild.

Imidlertid kan branddetekteringssystemer konfigureres til:

Send en tør kontaktlukning (f.eks. Via relæudgang)

Eller give et 12V DC -signal til udpegede terminaler på inverteren.

Når inverteren modtager nedlukningssignalet:

AC -output stoppes med det samme.

Strømmen til tilsluttede belastninger afskæres.

Systemet går ind i en sikker, nedlukningstilstand og beskytter brandmænd mod utilsigtet elektrisk stød eller lysbue.

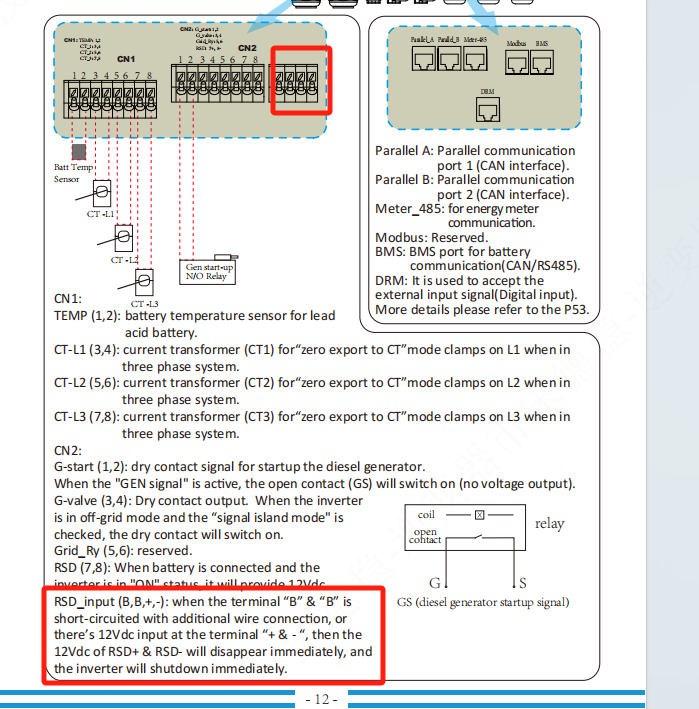

Referenceimplementering (baseret på billede)

I henhold til billedreferencen:

Brug terminaler “B” og “B-” (RSD-input) til lukning.

Hvis en brandalarm eller andre kredsløbshorts "B" og "B" eller anvender et 12V-signal på tværs af "" og "-", lukker inverteren straks ned.

Denne funktionalitet sikrer, at 12V DC fra RSD & RSD– forsvinder, hvilket bekræfter deaktivering af system.

Nøgle takeaway

Automatisk nedlukning af inverter som svar på brandalarmer er kritisk for sikkerheden for nødpersonalet.
For at minimere risiko:

Implementere PV -hurtige nedlukningsmekanismer.

Integrer brandalarmsystemer til at kommunikere med inverteren.

Sørg for, at nedlukning udløses automatisk under brande, hvilket skelner dette fra normale gitterafbrydelser.

Ved at integrere disse beskyttelser skaber vi et mere sikkert miljø for både husejere og beredskabspersoner.
