F33 er ikke altid en "falsk alarm": hvorfor fasestrøm, AC-kobling og transiente belastninger betyder noget

F33 er ikke altid en "falsk alarm": hvorfor fasestrøm, AC-kobling og transiente belastninger betyder noget

Når en inverter rapporterer en AC-overstrømhændelse, men stedet ser normalt ud et par minutter senere, er instinktet ofte at have mistanke om en generende tur. I praksis er det bedre udgangspunkt som regel enklere: Læs faserne, tjek, hvor den AC-koblede inverter er tilsluttet, og spørg, hvad der ændrede sig umiddelbart før alarmen.

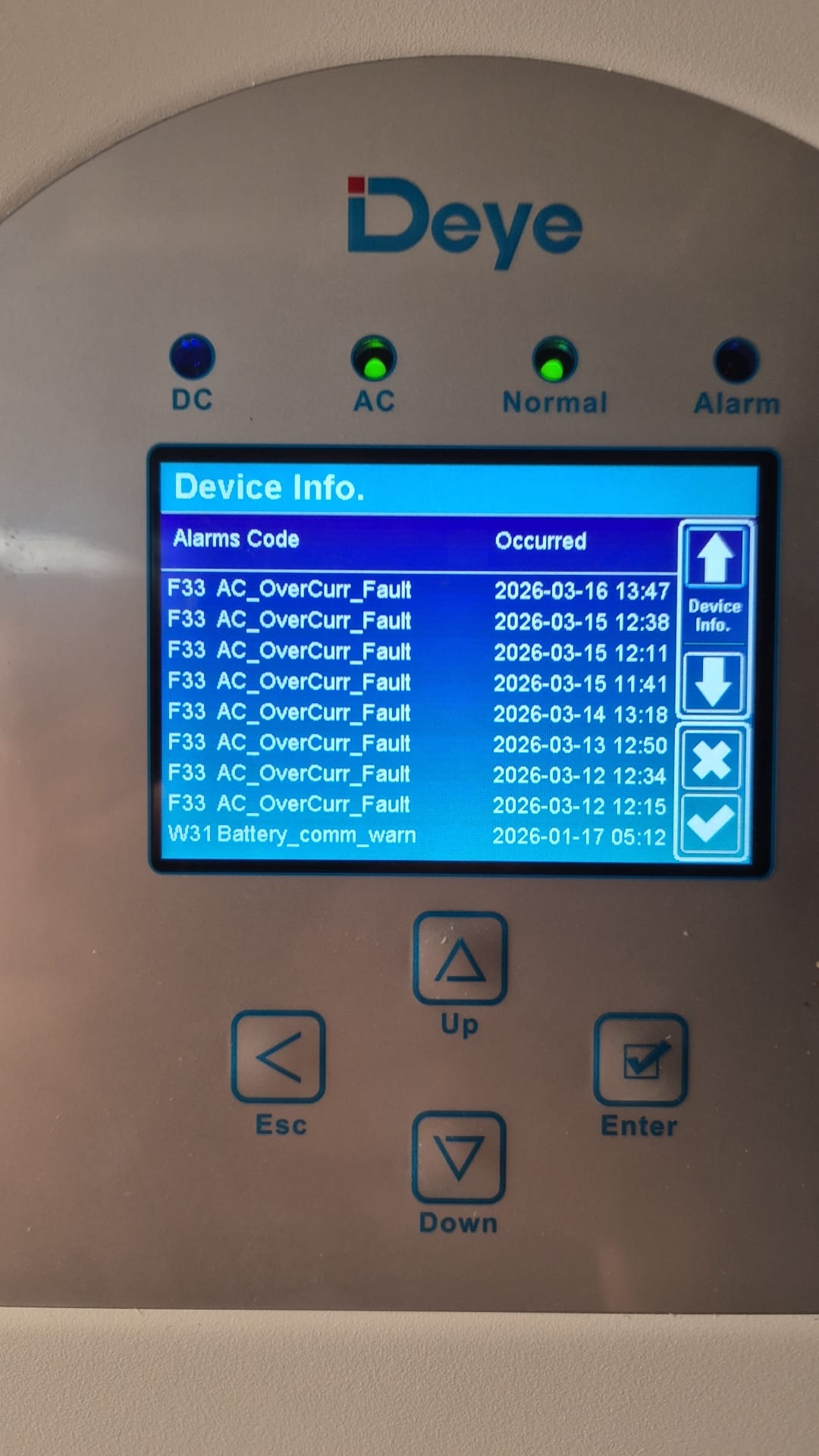

Felttjeneste belønner sjældent den hurtigste antagelse. En alarm, der ved første øjekast virker mystisk, viser sig ofte at være almindelig, når først den elektriske vej er forstået. F33 ligger helt i den kategori. På nogle Deye hybrid inverter familier er koden angivet som AC_OverCurr_Fault. Hos andre familier skifter nummereringen lidt, men den praktiske lektie er meget den samme: Begynd med AC-siden, før du konkluderer, at maskinen har fejlrapporteret hændelsen.

Den skelnen er vigtig, fordi en AC-overstrømshændelse ofte fortolkes for snævert. Installatører kan se på den samlede effekt på stedet, tage en steady-state strømaflæsning, ikke se noget dramatisk og beslutte, at alarmen ikke kan være ægte. Alligevel opfører strømmen sig ikke altid på den ryddelige, jævnt afbalancerede måde, som en overordnet magtfigur antyder. Et websted kan se beskedent ud i samlet kilowatt og stadig lægge en meningsfuld byrde på én fase, især hvor AC-kobling, backup-belastninger eller kortvarige koblingshændelser er involveret.

Start med koden, men stop ikke der

Det første nyttige punkt er et nøgternt. Fejlkodenummerering kan variere afhængigt af inverterfamilien, så et serviceteam bør altid bekræfte den nøjagtige model, før en enkelt kode behandles som universel. Alligevel peger Deyes egne manualer i en konsekvent retning: Når inverteren markerer en overstrømstilstand på AC-siden, bør undersøgelsen begynde med strøm på AC-vejen, ikke med en forhastet konklusion om, at batteriet, BMS'en eller PV-indgangen må være skylden.

Det lyder måske indlysende, men det er her, mange samtaler kommer på afveje. Når først et batteri ser sundt ud i historiske data, flyttes opmærksomheden ofte til software eller firmware. Nogle gange er det berettiget. Oftere er det grundlæggende stadig ikke blevet kontrolleret ordentligt: ​​hvor strømmen flød, på hvilken fase den var koncentreret, og om systemkonfigurationen gjorde denne koncentration mere sandsynlig.

Hvorfor en senere nulstrømslæsning beviser meget lidt

En almindelig feltindvending lyder betryggende, men den er ikke afgørende: "Vi tjekkede strømmen, da alarmen blev diskuteret, og den var nul." Det fortæller os kun, hvordan siden så ud i det senere øjeblik. Den fortæller os ikke, hvad der skete, da begivenheden blev udløst.

Korte overstrømshændelser kan komme og gå hurtigt. En kompressor, pumpe, varmebank, oplader eller en anden inverter kan ændre billedet på få sekunder. Hvis tilstanden forsvinder, før en tekniker ankommer, kan steady-state-aflæsningen se helt harmløs ud. Historiske kurver kan også gå glip af de mest afslørende detaljer, fordi hændelsen kan være kortere end logningsintervallet eller kan udjævnes til en bredere tendens, der ser umærkelig ud i bakspejlet.

Det er derfor konteksten er vigtig. En servicerapport bliver langt mere nyttig, når den registrerer, hvad der er tændt, hvilken tilstand systemet var i, om stedet var netforbundet eller arbejdede gennem belastningssiden, og om hændelsen faldt sammen med en kendt ændring i efterspørgslen.

5 kW misforståelsen: total effekt og fasestrøm er ikke det samme

En linje fra marken kommer igen og igen: "Belastningen er begrænset til 5 kW, og 5 kW producerer ikke 22 A." Dette udsagn er kun sandt under en bestemt antagelse, nemlig at strømmen deles ligeligt på tværs af et trefasesystem. Når først belastningen eller den AC-koblede kilde er koncentreret om en enkelt 230 V fase, ændres aritmetikken med det samme.

Så det mere præcise udsagn er dette: 5 kW vil normalt ikke give 22 A på hver fase af et balanceret trefasesystem, men det kan bestemt sidde i det område på én 230 V fase. Det er netop derfor, data på faseniveau er vigtige. Et websted kan være inden for forventning i aggregeret og stadig skubbe en leder meget hårdere end det samlede effekttal antyder.

Pointen er ikke, at hver 22 A-aflæsning er acceptabel. Det er, at selve nummeret ikke skal afvises som umuligt uden først at fastslå, hvordan magten er fordelt. I en rigtig installation kan en AC-koblet strenginverter på L1, eller en stor belastning koncentreret på L1, gøre fasestrømmen langt vigtigere end overskriften kW-tal.

Hvorfor AC-koblingens placering betyder noget

Deyes europæiske hybrid-inverter-dokumentation gør en vigtig pointe, som er let at overse i den daglige fejlfinding: AC-kobling kan konfigureres på netsiden eller på belastningssiden, og på understøttede modeller kan GEN-porten også bruges som en Micro Inv-indgang. Den fleksibilitet er nyttig, især ved eftermontering af et eksisterende solcelleanlæg, men det ændrer også, hvordan strøm bevæger sig gennem installationen, og hvordan alarmer skal fortolkes.

Hvis en on-grid inverter er AC-koblet på belastningssiden, bør diskussionen straks skifte fra total site-generering til den vej, som strømmen tager gennem backup-output og faserne forbundet til den. Ligeledes, når en ekstern måler bruges til AC-koblet overvågning, bemærker Deyes manualer, at målerdataene skal kommunikere korrekt med hybridinverteren, for at data om belastningsforbrug er nøjagtige. Uden den kontekst kan teknikere og kunder ende med at skændes over skærmbilleder i stedet for at diagnosticere den virkelige elektriske tilstand.

Læs faserne, ikke kun totalen

Det er her, inverterens egne detaljesider ofte er mere afslørende end en enkelt totaleffektvisning. Deyes interface præsenterer spænding, strøm og effekt for hver fase på invertersiden og spænding og effekt for hver fase på belastningssiden. For et serviceteam er det ikke dekoration. Det er ofte det afgørende spor.

Trefasesystemer kan stadig være ujævne. Deyes datablade for lavspændings trefasede hybrider angiver, at inverteren understøtter ubalanceret output, og menuerne på nyere modeller refererer også til asymmetrisk fasefødning. Med andre ord er systemet bygget til at fungere i den virkelige verden, hvor belastninger ikke altid deler sig pænt. Men den samme realitet betyder, at fejlfinding skal udføres på faseniveau. Et fladt totaltal kan skjule en skæv installation.

En bedre måde at forklare F33 til kunderne

Kunder ønsker normalt ikke en lektion i fejlkode-filosofi. De vil gerne vide, om inverteren er sikker, om systemet er tilsluttet korrekt, og om de bliver bedt om at udskifte dele unødigt. Det mest nyttige svar er ikke at sige, at alarmen helt sikkert var rigtig eller helt forkert. Det er for at forklare, at en AC-overstrømshændelse skal bedømmes ud fra den aktuelle strømvej, den faktiske fasebelastning og det faktiske driftsmoment, ikke ud fra et roligt øjebliksbillede taget efterfølgende.

Det giver en bedre servicesamtale. Det viser, at undersøgelsen er baseret på elektrisk adfærd frem for gætværk. Det undgår også to yderpunkter, som begge skader tilliden: at afvise alarmen som en softwarefejl uden bevis, eller at behandle enhver overstrømskode som bevis på en hardwarefejl.

I sidste ende handler mange F33-diskussioner slet ikke om en mystisk inverter. De handler om kløften mellem samlet effekt og fasestrøm, mellem steady-state aflæsninger og kortlivede hændelser og mellem et pænt enkeltlinjediagram og den måde, installationen faktisk er forbundet på stedet. Luk det hul, og sagen bliver som regel meget lettere at forstå.
