Deye Inverter F55 (DC-Volt High-Fault) Praktisk analyse

Deye Inverter F55 (DC - Volt høj - Fejl) Praktisk analyse - Hurtig fejlfinding og afhjælpning af DC-overspænding fra en rigtig sag

Oversigt

F55 (DC - Volt Høj Fault) er en DC-side højspændingsbeskyttelsesfejlkode på Deye hybrid invertere. Det er almindeligvis forårsaget af uoverensstemmelser i systemkonfiguration og driftstilstand snarere end hardwarefejl. Når den udløses, afbryder inverteren øjeblikkeligt PV-indgangen og stopper PV-genereringen. Denne artikel dissekerer kerneårsagerne og triggerlogikken i F55 ved hjælp af tre rigtige skærmbilleder på stedet og giver en standardiseret, feltklar procedure fra datasporing til on-site remediering. Vejledningen gælder for hele udvalget af Deye-bolig singler fase og tre fase lav spændingshybrid-invertere og er beregnet til PV-installatører og O&M-personale.

1. Sagsfejl-fænomen - Låsning af kerneanomalien fra tre skærmbilleder

I dette tilfælde holdt solcelleopbevaringssystemet gentagne gange op med at eksportere i perioder med høj bestråling i dagtimerne. Fjernovervågning udløste alarmer. De tre på - webstedsskærmbilleder danner en komplet beviskæde og viser tydeligt kerneproblemet:

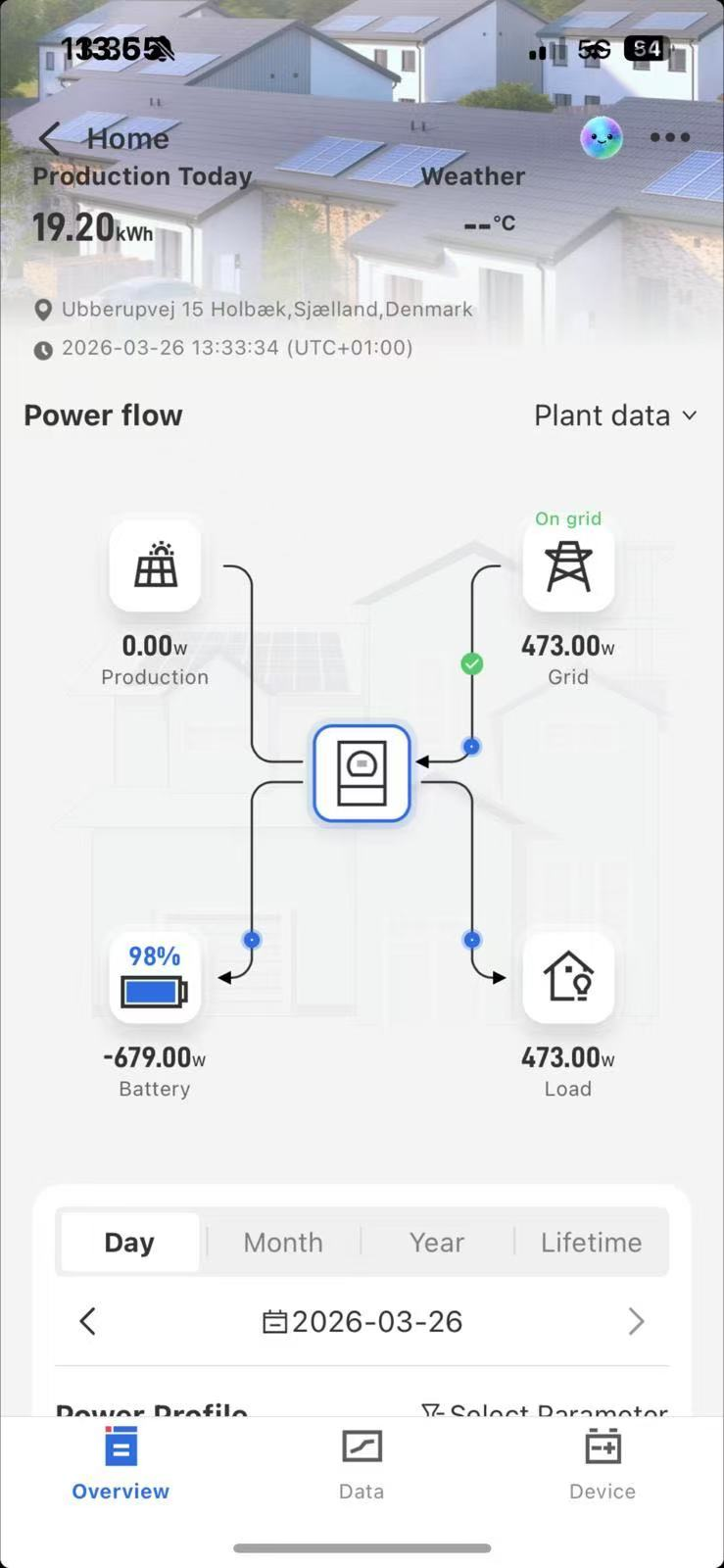

Figur 1 - Skærmbillede af Power Flow

PV-genereringseffekten falder direkte til 0 W. Systemet stopper PV-generering og er helt afhængig af

netforsyning plus batteriafladning for at betjene belastningen. Dette er kunden - opfattet symptom på "ingen generation".

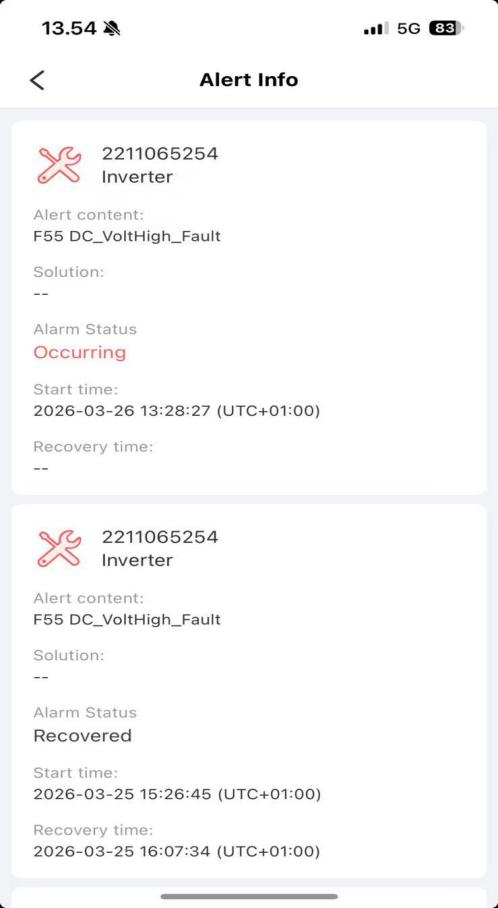

Figur 2 - F55 Alarmlog Skærmbillede

Platformen rapporterer F55 DC - Volt Høj - Fejl, der indikerer DC-bus over spænding. Fejl opstår i dagtimerne - bestrålingsperioder og automatisk slettes, når irradiansen falder. Det gentagne mønster matcher typisk DC-overspændingstiming.

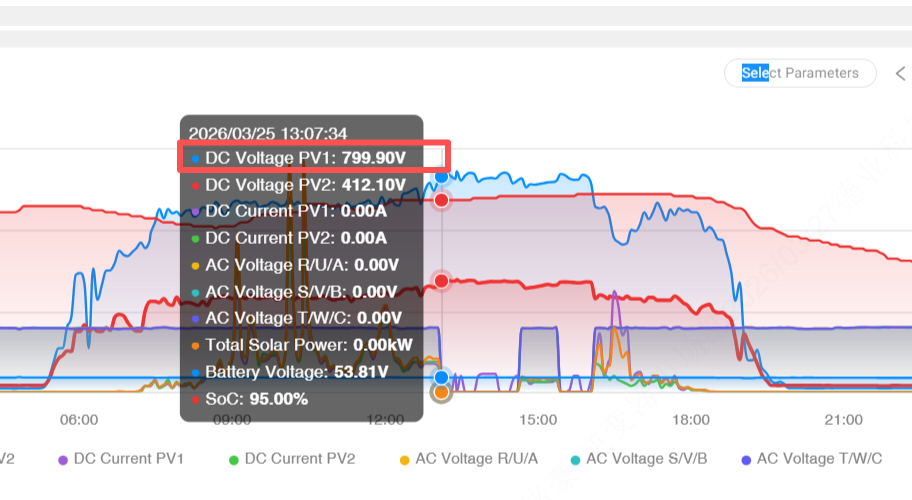

Figur 3 - Skærmbillede af operationelle data

Dette skærmbillede er nøglen til root - forårsage identifikation. Kerneanomalierne er klare: PV1 DC-spændingsspidser til 799,90 V, PV1 og PV2 PV-strømme er 0,00 A, batteri SOC er 95 % med batterispænding 53,81 V, og AC sidespændinger er alle 0 V, hvilket indikerer, at inverteren er koblet fra nettet.

De tre skærmbilleder peger på den konklusion, at overdreven DC - sidespænding udløste inverteren ' s beskyttende handling og forårsagede nedlukning af generationen. Et næsten fuldt batteri forværrede spændingstilstanden yderligere.

2. F55 Fault Core Definition og Case Trigger Logic

1. Officiel definition

F55 betegner DC-bus overspændingsbeskyttelse. Inverteren ' s beskyttelseslogik forhindrer høj jævnspænding i at beskadige IGBT'er, DC-linkkondensatorer, batteriets BMS og andre kritiske komponenter. Når DC-spændingen overstiger den konfigurerede beskyttelsestærskel, udfører inverteren beskyttelseshandlinger.

2. Fuldstændig triggerlogik for denne sag

Ved at kombinere de tre skærmbilleder med inverterens beskyttelsesadfærd er fejlkæden som følger og repræsenterer et typisk F55-scenarie:

- Grundårsag: PV1-strengen indeholder for mange moduler i serie, så tomgangsspændingen overstiger inverteren markant ' s MPPT- eller DC-indgangsgrænser. Skærmbilledet viser 799,90 V, hvilket langt overstiger typiske sikkerhedsgrænser.

- Direkte trigger: Ved middagstid under stærk irradians stiger PV-spændingen yderligere og krydser beskyttelsestærsklen.

- Forstærkningsfaktor: Batteri SOC på 95 % er næsten fuld, hvilket efterlader lille kapacitet til at absorbere overskydende PV-effekt. Overskydende energi akkumuleres på DC-siden og skubber spændingen højere.

- Beskyttelseshandling: Inverteren udløser F55, afbryder PV-indgangen, så PV-strømmene falder til nul, og kobler fra nettet, så AC-spændingerne viser nul. PV-effekten falder til 0 W, og systemet holder op med at eksportere.

- Automatisk gendannelse: Når irradiansen falder om aftenen, falder PV-spændingen tilbage til det sikre område, beskyttelsen forsvinder, og inverteren genoptager normal drift.

3. Kerneårsager til F55 (flertal ikke-hardwareproblemer)

Baseret på skærmbillederne og feltstatistikkerne er de fleste F55-fejl ikke forårsaget af hardwarefejl. Denne sag matcher to primære årsager, som bør være fokus for kontrol på stedet:

1. Overdreven PV-strengkonfiguration (primær årsag, ~60 %)

Dette tilfælde er typisk: Antallet af PV1-strenge er for højt, så åben kredsløbsspændingen når 799,90 V, hvilket langt overstiger inverteren ' s tilladte input. Under stærk irradians udløses overspændingsbeskyttelse uundgåeligt. Nogle tilfælde viser også ubalance mellem PV1 og PV2 i modultype eller strengantal, hvilket får én streng til at overskride sikker spænding.

2. Utilstrækkelig batteriabsorption (sekundær, ~25%)

Høj battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Andre almindelige ikke - hardware årsager

- Forkerte parameterindstillinger såsom overdrevent strenge anti-revers-grænser, deaktiveret strømudjævning eller forkerte indstillinger for batteriladningsafbrydelse, der tillader spændingen at stige.

- Problemer med jævnstrømsledninger, såsom løse eller oxiderede forbindelser, der forvrænger spændingsføling og forårsager falsk overspændingsdetektion.

4. Standardiseret F55 fejlfindingsprocedure - Fjernbetjening først, så tændt - websted

Følg princippet "fjernsporing af screenshot først, derefter praktiske kontroller på stedet; inspicer kredsløb før hardware". De tre skærmbilleder kan identificere omkring 90 % af problemerne og undgå unødvendig nedrivning.

Trin 1 - Fjernsporing af skærmbilleder (kerne, 5 minutter til at låse hovedårsagen)

Hent de tre kerneskærmbilleder fra platformen, og bekræft fire punkter:

- Fra figur 2 bekræfter F55, og at triggere forekommer under høj irradians, hvilket indikerer PV - sidespørgsmål.

- Kontroller PV-spænding og strøm fra figur 3. Spænding langt over MPPT eller inputgrænser med nul strøm peger på problemer med PV-strengkonfiguration.

- Fra figur 3 skal du kontrollere batteriets SOC. Høj SOC over 85% indikerer utilstrækkelig absorptionskapacitet.

- Fra figur 1 og figur 3 skal du kontrollere AC-siden for at udelukke netproblemer som årsag til nedlukning.

Trin 2 - PV-side kontrol på stedet (kernesanering)

- Afbryd PV fra inverteren og mål PV1/PV2 åben kredsløbsspændinger med et multimeter for at verificere skærmbilledets aflæsninger.

- Genberegn strengtællinger og sørg for, at åben kredsløbsspænding er inden for sikre grænser under forventede temperaturforhold.

- Efterse PV DC-klemmer for løse forbindelser eller oxidation, og kontroller moduler for beskadigelse eller skygge.

Trin 3 — Battery and parameter optimization (remove amplifying factors)

- Gendan batteriopladningsafskæring og andre batteriparametre til producentens standardindstillinger.

- Undgå opladning i spidsbelastningsperioder, f.eks. 11:00–15:00, og skift opladning til nettet uden for spidsbelastningsperioder for at øge absorptionshøjden.

- Reducer passende anti-revers/eksport-grænser inden for lovmæssige tilladelser og muliggør strømudjævning for at undertrykke spændingsspidser.

Trin 4 — Hardware checks (only if prior steps fail, rare)

- Opdater inverterens firmware, og gendan om nødvendigt fabriksindstillingerne og rekonfigurer parametrene.

- Kontakt Deye teknisk support for inspektion af DC-spændingssensorer, IGBT'er og batteriets BMS. Skil ikke inverteren ad uden tilladelse.

5. Sagsspecifik afhjælpningsplan — praktisk og holdbar

Fokus på PV-strengkorrektion og batteri/parameteroptimering. Alle handlinger nedenfor kan udføres i felten og bør eliminere gentagelse.

1. PV-side kernesanering

- For PV1-spændingsaflæsningen på 799,90 V skal du øjeblikkeligt reducere antallet af PV1-strenge, så åben kredsløbsspænding falder inden for inverteren ' s tilladte inputområde med en sikkerhedsmargen. Efter omkonfiguration måles tomgangsspændingen i frakoblet tilstand, og tilslut kun igen, når aflæsningerne er normale.

- Sørg for, at PV1 og PV2 bruger identiske modultyper, strengantal og helst de samme produktionsbatcher. Hold spændingsforskelle mellem strengene minimale.

2. Batteri- og parameteroptimering

- Indstil den øvre grænse for batteriopladning til et niveau, der giver frihøjde til PV-absorption, for eksempel 80 %–85 % SOC.

- Tillad begrænset eksport til nettet, hvor det er tilladt for at undgå DC-energiakkumulering.

- Aktiver strømudjævning og PV-strømbegrænsende funktioner for at undertrykke pludselige spændinger eller strømstød.

3. Enkel rutinevedligeholdelse

- Spænd DC-terminalerne på PV- og batterisiden, fjern oxidation og sørg for korrekt isolering.

- Hent månedligt de tre kerneskærmbilleder for at overvåge PV-spænding og batteri-SOC og gribe ind tidligt, hvis der opstår uregelmæssigheder.

7. Nøgle takeaways

- F55 er en normal sikkerhedsbeskyttelseshandling og indikerer ikke nødvendigvis hardwarefejl. De fleste hændelser er forårsaget af PV-strengkonfiguration, der overskrider invertergrænserne. Batterihøj SOC og forkerte parameterindstillinger er almindelige forstærkningsfaktorer.

- Hurtig diagnose er afhængig af tre skærmbilleder: strømflow, alarmlog og driftsdata. Disse billeder muliggør en fem-minutters sporing af årsagen i de fleste tilfælde.

- Udbedringsprioriteter: Korrekt PV-strengkonfiguration for at eliminere hovedårsagen og optimer batteri- og inverterparametre for at fjerne forstærkende forhold og forhindre gentagelse.

Handlingsbar tjekliste

- Hent og gem figur 1, figur 2 og figur 3 for hver hændelse.

- Afbryd og mål PV Voc i marken.

- Genberegn og juster strengantal for at overholde inverterindgangsgrænser.

- Koordiner batteriladningsgrænser med batterileverandøren og aktivér strømudjævning.

- Dokumenter ændringer og overvåg månedligt via fjernskærmbilleder.
