Hvad er en Grid-Tie-inverter?

Solpaneler producerer jævnstrøm (DC) - men dit hjem, dit kontor og forsyningsnettet kører alle på vekselstrøm (AC). En grid-tie-inverter bygger bro over dette hul. Den konverterer DC-outputtet fra dit solcellepanel til netkompatibel AC-strøm, synkroniserer dette output med forsyningens spænding og frekvens og styrer strømningen af ​​elektricitet mellem dit system og netværket.

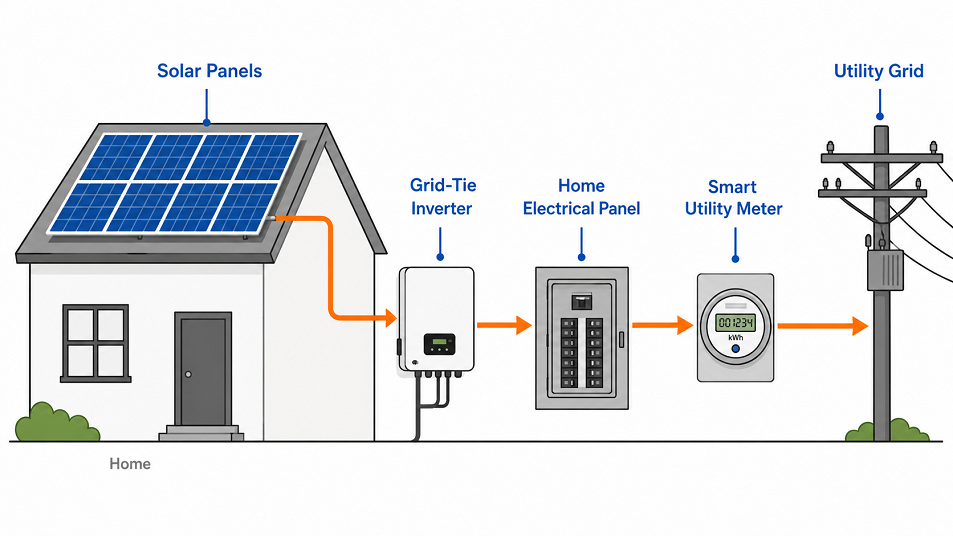

En typisk solcelleinstallation på nettet består af tre kerneelementer: PV-arrayet, der fanger sollys, netbundne invertere til bolig- og kommercielle solcelleanlæg der konverterer og administrerer strøm, og en tovejs smart måler, der registrerer præcis, hvor meget energi du trækker fra nettet, og hvor meget du eksporterer tilbage. I modsætning til off-grid-systemer, som er afhængige af batteribanker til at fungere uafhængigt, bruger et net-bundet opsætning forsyningsnetværket som en buffer – trækker fra det, når solenergien kommer til kort, og leverer overskydende strøm tilbage, når produktionen overstiger efterspørgslen.

Denne arkitektur gør netforbundne systemer til den mest omkostningseffektive og udbredte type solcelleanlæg, især i by- og forstadsområder med stabil netadgang. Der er ikke behov for dyr batteriopbevaring for at opretholde kontinuerlig strøm, og økonomien forbedres yderligere gennem nettomåleprogrammer, der krediterer brugerne for den strøm, de returnerer til nettet.

Sådan fungerer en Grid-Tie-inverter

Højeffektive PV-paneler generere DC-elektricitet, hvis spænding og strøm varierer kontinuerligt med sollysintensitet, temperatur og skygge. Inverterens første opgave er at konditionere dette fluktuerende input til noget stabilt og brugbart. Internt filtrerer et inputtrin den rå DC, en inverterbro bruger højhastigheds-switchende transistorer (typisk IGBT'er) til at simulere en AC-bølgeform, og et outputfilter udglatter resultatet til en ren sinusbølge, der matcher netstandarderne.

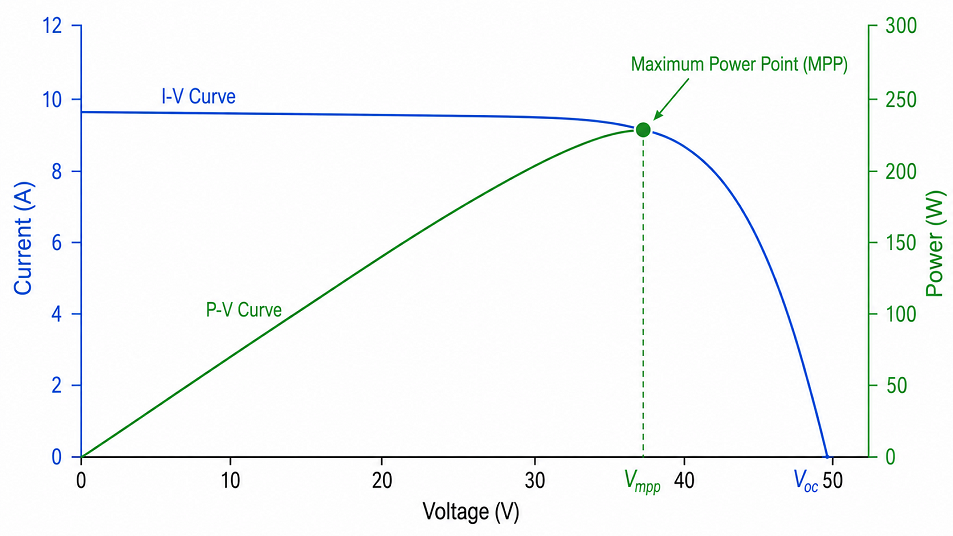

Kører parallelt med denne konverteringsproces er Maximum Power Point Tracking (MPPT). Solpaneler fungerer ikke med en fast effekt - deres effektkurve skifter afhængigt af forholdene, og der er altid en specifik spændings-strømkombination, der giver den højest mulige watt. MPPT-algoritmer prøver kontinuerligt panelarrayet og justerer vekselretterens driftspunkt for at forblive på denne top. I praksis kan et velimplementeret MPPT-system genvinde flere procentpoint af energi, som ellers ville gå tabt til suboptimale panelforhold, især i systemer med delvis skygge eller blandede panelorienteringer.

Den tredje og mest sikkerhedskritiske funktion er netsynkronisering. Før inverteren eksporterer en enkelt watt, skal den låse fast på nettets spænding, frekvens og fase. Enhver mismatch vil skabe interferens eller i værste fald beskadige udstyr. Moderne invertere opnår denne lås inden for få sekunder efter opstart og overvåger konstant netparametre. Hvis nettet går ned - på grund af en fejl, vedligeholdelsesarbejde eller et udfald - registrerer vekselretteren tabet og slukker for sin udgang med det samme. Dette beskyttelse mod øer forhindrer systemet i ved et uheld at sætte strøm til ledninger, som forsyningsarbejdere antager, er strømløse, og det er en obligatorisk funktion under alle større netforbindelsesstandarder verden over.

Typer af Grid-Tie-invertere

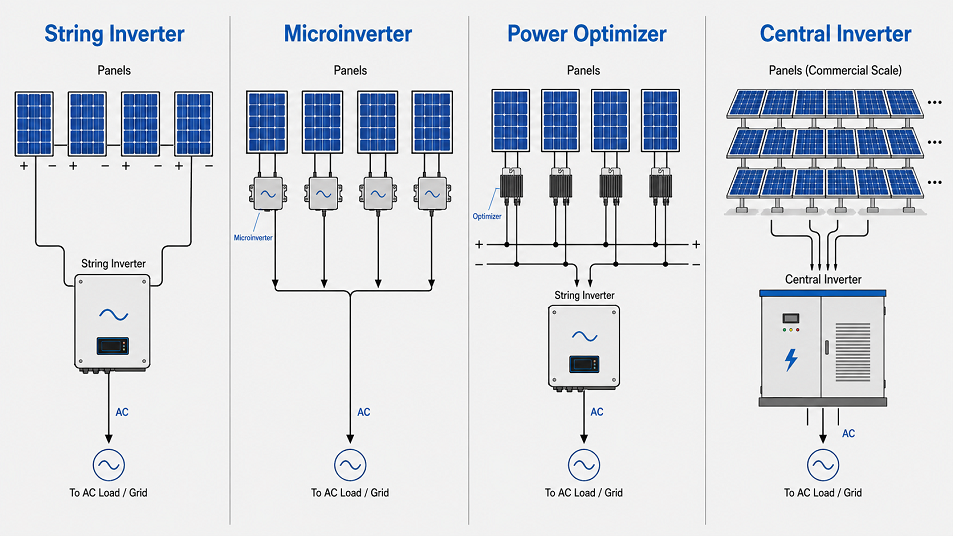

Ikke alle grid-tie-invertere deler den samme arkitektur. Den rigtige topologi afhænger af dit systemstørrelse, taglayout, skyggeforhold og budget. De fire hovedtyper foretager hver især forskellige afvejninger mellem omkostninger, ydeevne og fleksibilitet.

For de fleste boliginstallationer i Europa forbliver strenginvertere standardvalget - de er moden teknologi, ligetil at installere og velunderstøttede. Mikroinvertere til optimering på panelniveau er i stigende grad populære til boliger med kvistvinduer, skorstene eller tag med flere hældninger, hvor skygge er uundgåelig. Power optimizers indtager en praktisk mellemvej: de leverer MPPT-ydeevne på panelniveau til en lavere samlet pris end et komplet mikroinvertersystem, samtidig med at de holder hovedkonverteringshardwaren centraliseret.

Nøglespecifikationer og funktioner til sammenligning

Inverterdatablade kan være tætte, men en håndfuld specifikationer driver det meste af beslutningstagningen for både bolig- og erhvervskøbere.

Effektivitet er procentdelen af DC-indgangseffekt, der er konverteret til brugbar AC-output. De fleste kvalitets grid-tie-invertere opnår en maksimal effektivitet på mellem 97 % og 98,5 %. Et mere nyttigt benchmark er det vægtede effektivitetstal – enten European Efficiency (η_EU) eller CEC Efficiency brugt i Californien – fordi disse tegner sig for variationer i den virkelige verden i outputniveau i stedet for kun at rapportere det bedste tilfælde. En effektivitetsforskel på 0,5 % på tværs af et 10 kW-system giver en målbar effekt på det årlige udbytte.

MPPT-kanalantal betyder mere, end mange købere er klar over. En enkelt-MPPT inverter behandler hele arrayet som én elektrisk enhed, så skygge eller snavs på én streng påvirker alt. Invertere med to eller flere uafhængige MPPT-indgange gør det muligt at optimere forskellige tagsektioner - eller strenge med forskellige panelantal - separat. Til enhver installation med mere end én tagflade anbefales multi-MPPT kraftigt.

IP-klassificering og driftstemperaturområde bestemmer, om en inverter kan monteres udendørs. IP65-klassificerede enheder er forseglet mod støv og vandstråler, velegnet til udsat vægmontering. IP20 eller IP21 enheder skal beskyttes mod vejr og vind. I det europæiske klima, hvor temperaturerne kan svinge mellem -20 °C om vinteren og 60 °C på en sydvendt væg om sommeren, skal du bekræfte inverterens driftsområde med fuld effekt, før du specificerer det.

Kommunikationsgrænseflader - Wi-Fi, Ethernet, RS485 eller Modbus - bestemmer, hvordan inverteren integreres med overvågningsplatforme og bygningsenergistyringssystemer. For private brugere er skybaseret overvågning via en smartphone-app normalt tilstrækkeligt. For kommercielle operatører muliggør RS485- eller Modbus-forbindelse integration med SCADA-systemer på stedet og automatisk fejlvarsling.

Økonomiske og miljømæssige fordele

Den mest direkte økonomiske fordel ved et net-bundet solsystem er reduktionen i elektricitet købt fra forsyningen. I dagtimerne udligner solenergi forbruget i realtid. Ethvert overskud strømmer til nettet, og de fleste europæiske lande har en form for kompensation for denne eksport - enten en fast feed-in tarif, en nettomåleordning eller et incitament til eget forbrug.

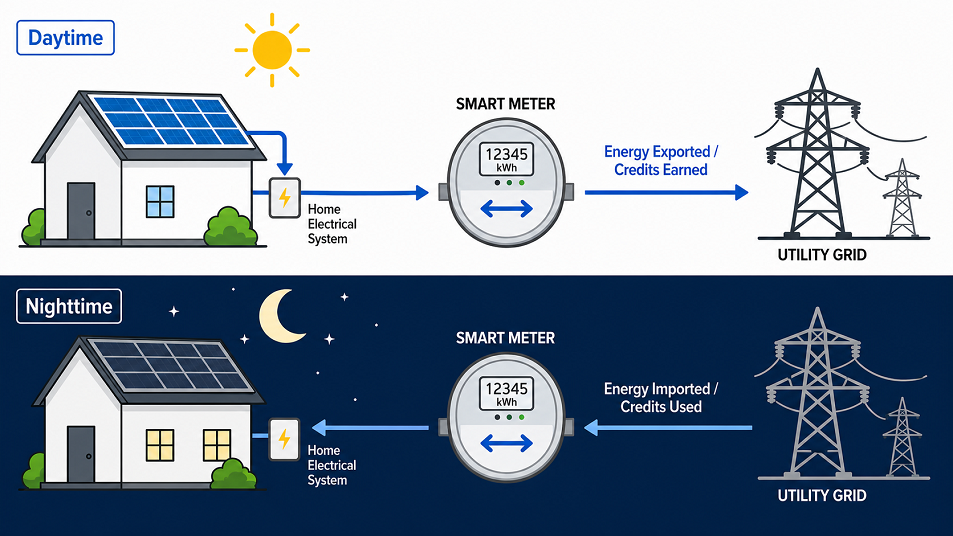

Under en typisk nettomålerordning registrerer din smartmåler både den energi, du trækker fra nettet, og den energi, du eksporterer. På faktureringstidspunktet krediteres det eksporterede beløb mod dit forbrug, hvilket reducerer den nettomængde, du betaler for. Moderne tovejs smarte målere håndterer dette regnskab automatisk og præcist - i modsætning til de ældre analoge spinning-disc-målere, de erstattede. På måneder, hvor solenergiproduktionen er høj, og husholdningernes efterspørgsel er moderat, er det muligt at reducere elregningen til nettet til næsten nul.

Miljøsagen er ligetil. Hver kilowatt-time, der genereres af et net-bundet solsystem, fortrænger en kilowatt-time, der ellers ville være blevet produceret af termisk produktion - kul, gas eller olie - på nettet. Over en systemlevetid på 25 år vil en typisk 8 kW boliginstallation i Centraleuropa udligne omkring 150-200 tons CO₂, afhængigt af det lokale nets kulstofintensitet. For virksomheder med forpligtelser til bæredygtighedsrapportering giver netbundet solenergi målbare og verificerbare scope 2-emissionsreduktioner.

Energiomkostningsstabilitet er en sekundær, men stadig mere værdsat fordel. Elektricitetspriserne i Europa har været meget ustabile gennem de seneste år. En solcelleinstallation med en net-bundet inverter låser en del af din energiforsyning til næsten nul marginale omkostninger, hvilket giver en grad af isolering fra fremtidige takststigninger. For brugere, der ønsker at udvide denne beskyttelse yderligere, er overgangen til en hybrid-inverter med batteriopbevaring et logisk næste skridt - og mange strenginvertere på markedet i dag er designet til at acceptere en storage-tilføjelse uden at kræve en komplet systemudskiftning.

Bolig vs. kommercielle installationer

Grid-tie-invertere betjener begge markeder, men kravene divergerer betydeligt, når du går forbi den grundlæggende konverteringsfunktion.

Boligsystemer i Europa spænder typisk fra 3 kW til 20 kW, dækket af en eller et lille antal enkeltfasede eller trefasede strenginvertere. Dimensionering er normalt ligetil: Tilpas inverterens nominelle AC-output til 80–110 % af arrayets DC-spidseffekt. En beskeden underdimensionering - kendt som DC-overdimensionering - er almindelig praksis, fordi solpaneler sjældent producerer deres nominelle spidseffekt samtidigt, og det forbedrer inverterens effektivitet ved de delbelastninger, der dominerer det meste af dagen. Hvis fremtidig udvidelse er planlagt, skal du vælge en inverter med frihøjde i DC-indgangen, eller designe systemet, så en anden enhed kan tilføjes parallelt. Vores solcellesæt til boliger til hjemmeinstallationer er på forhånd tilpasset til inverterkapacitet for at forenkle denne beslutning.

Kommercielle installationer introducerer yderligere kompleksitet. Systemer over 100 kW kræver generelt trefasede centrale invertere, formelle nettilslutningsaftaler med distributionsnetoperatøren (DNO) og teknisk sign-off på beskyttelsesrelæindstillingerne. Overvågningskrav er også mere krævende: Facility managers har typisk brug for dashboards i realtid, automatiserede fejlmeddelelser og historiske udbyttedata til præstationsrapportering. Avancerede overvågningsplatforme kan integrere solcelleproduktionsdata med bygningsenergistyringssystemer, hvilket muliggør automatiserede belastningsforskydningsstrategier, der øger andelen af ​​selvforbrugt solenergi og yderligere reducerer omkostningerne til netimport.

Begge segmenter nyder godt af de samme kerneøkonomiske drivkræfter - reducerede elregninger, eksportindtægter og potentiel berettigelse til grønne tariffer eller bæredygtighedscertifikater - men tilbagebetalingstidslinjen og den passende inverterarkitektur er tilstrækkeligt forskellige til, at bolig- og kommercielle projekter bør specificeres separat.

Installation, vedligeholdelse og fejlfinding

Grid-tie-inverterinstallation involverer strømførende AC-forbindelser og en formel meddelelses- eller godkendelsesproces med den lokale distributionsnetoperatør. I de fleste europæiske lande skal dette arbejde udføres af en autoriseret elektriker eller autoriseret solcelleinstallatør. Gør-det-selv-installation er teknisk muligt i nogle jurisdiktioner, men ugyldiggør typisk producentens garanti, opfylder muligvis ikke forsikringsselskabets krav, og på nogle markeder er det simpelthen ikke tilladt uden en DNO-godkendelse indsendt af en kvalificeret fagmand.

Den daglige vedligeholdelse er minimal sammenlignet med det meste elektriske udstyr. En periodisk visuel inspektion - kontrol for korrosion, usædvanlige lyde fra køleventilatorer og bekræftelse af, at ventilationsafstande omkring enheden opretholdes - er tilstrækkelig til de fleste installationer. Firmwareopdateringer udstedt af producenten bør anvendes, når de er tilgængelige, da de ofte omhandler opdateringer af netkodeoverholdelse og MPPT-algoritmeforbedring. Overvågningsdata er det mest pålidelige tidlige varslingssystem: et vedvarende fald i specifikt udbytte (kWh pr. kWp) sammenlignet med sæsonens basislinje er normalt det første tegn på en udviklende fejl, uanset om det er i inverteren, ledningerne eller selve panelerne.

Almindelige fejltilstande og deres sandsynlige årsager: en inverter, der ikke starter om morgenen på trods af sollys, indikerer typisk en netspænding eller frekvensaflæsning uden for inverterens acceptvindue - tjek, om en nabos forsyning også er påvirket, før du antager en hardwarefejl. Gentagne overspændingsudbrud på AC-siden er almindelige i områder med høj solindtrængning på et svagt net, og kan kræve justering af inverterens reaktive effektindstillinger eller spændingsresponskurve i samråd med DNO. Kommunikationsudfald, der påvirker fjernovervågning, er normalt et Wi-Fi- eller netværkskonfigurationsproblem snarere end en hardwarefejl og løses ved at kontrollere routerindstillinger eller skifte til en kablet Ethernet-forbindelse.

Sikkerhedsstandarder og overholdelse

Grid-tie-invertere fungerer i skæringspunktet mellem private solcelleanlæg og det offentlige elnet, hvorfor de er underlagt nogle af de mest strengt testede standarder inden for effektelektronik. Overholdelse er ikke valgfri - forsyningsselskaber vil afvise en nettilslutningsansøgning for enhver inverter, der ikke kan påvise overensstemmelse med de gældende standarder, og forsikringspolicer for solcelleanlæg kræver det typisk også.

Til nordamerikanske markeder , de to grundlæggende krav er UL 1741 og IEEE 1547. UL 1741 er en produktsikkerhedsstandard, der dækker det elektriske, mekaniske og termiske design af invertere, omformere og laderegulatorer, der anvendes i distribueret generation. Det kræver anti-ø-beskyttelsestest, overstrømsbeskyttelse og jordfejlsdetektion. IEEE 1547 sætter sammenkoblings- og interoperabilitetskravene på systemniveau - definerer, hvordan inverteren skal reagere på spændings- og frekvensafvigelser på nettet, og specificerer de kommunikationsprotokoller, der tillader forsyningsoperatører at overvåge og, hvor det er nødvendigt, begrænse distribuerede produktionsaktiver.

Til europæiske markeder , den tilsvarende ramme er bygget op omkring IEC 62116 og EN 50549. IEC 62116 er den internationale testprocedure for foranstaltninger mod ø-forebyggelse i forsyningsinteraktive PV-invertere. Den definerer et worst-case testscenarie - en afbalanceret resonansbelastning designet til at opretholde en ø - og kræver, at inverteren registrerer tilstanden og kobler fra inden for to sekunder. EN 50549 (del 1 og 2) dækker de bredere krav til generatorer, der er tilsluttet til offentlige lavspændings- og mellemspændingsnetværk, herunder spændings- og frekvensresponskurver, reaktiv effektkapacitet og indstillinger for grænsefladebeskyttelsesrelæer. Specifikt i Tyskland gælder VDE-AR-N 4105 for lavspændingsforbindelser og tilføjer nationale krav oven i den europæiske baseline. Invertere, der sælges i Europa, bør bære overensstemmelseserklæringer for de relevante dele af disse standarder, og installatører bør verificere, at den specifikke model er på DNO's godkendte udstyrsliste, før de forpligter sig til et design.

Den praktiske takeaway for købere: Bekræft altid, at den inverter, du angiver, bærer de certificeringer, der kræves i dit land, ikke kun et generelt CE-mærke. Et CE-mærke på en solcelle-inverter bekræfter, at producenten har selv-erklæret overensstemmelse — det bekræfter ikke i sig selv, at enheden er blevet uafhængigt testet i henhold til IEC 62116 eller EN 50549. Se efter tredjeparts testrapporter fra akkrediterede laboratorier, hvis du er i tvivl, eller konsulter IEC 62116 anti-ø-teststandarddokumentation på IEEE Xplore for den fulde tekniske specifikation.

Ofte stillede spørgsmål

Kan en grid-tie-inverter fungere under en strømafbrydelse?

Nej - ikke uden ekstra hardware. En standard grid-tie-inverter er ved lov forpligtet til at lukke ned, når den registrerer, at nettet har mistet strøm. Denne anti-ø-nedlukning beskytter forsyningsarbejdere mod strømførende ledninger. Hvis backup strøm under udfald er en prioritet, skal du enten bruge en hybrid inverter med et batterisystem eller et separat off-grid backup kredsløb. Mange moderne strenginvertere er designet med en hybrid opgraderingssti, så det er værd at overveje dette på designstadiet, selvom du ikke tilføjer lager med det samme.

Hvor længe holder en grid-tie-inverter?

De fleste producenter garanterer strenginvertere i 10 til 12 år, med udvidede garantimuligheder tilgængelige til 20 år. Den faktiske levetid overstiger ofte garantiperioden - 15 til 20 år er en realistisk forventning for en kvalitetsenhed installeret på et godt ventileret sted. Mikroinvertere har typisk 25 års garanti, der matcher den forventede levetid for de paneler, de betjener. De vigtigste slidkomponenter i strenginvertere er elektrolytiske kondensatorer og køleventilatorer; udskiftning af disse ved 10-12 års mærket er en omkostningseffektiv måde at forlænge levetiden på.

Hvilken størrelse inverter har jeg brug for til et boligsystem?

Et praktisk udgangspunkt er at matche inverterens nominelle AC-udgang til ca. 80–110 % af dit arrays DC-spidseffekt. Et 10 kWp panelarray vil typisk parres med en 9-10 kW inverter. En smule underdimensionering af inverteren (DC-overdimensionering) er almindelig, fordi paneler sjældent fungerer på deres nominelle peak samtidigt, og det forbedrer effektiviteten under de delvise belastningsforhold, der dominerer det meste af driftsdagen. Din solcelleinstallatør bør validere denne dimensionering i forhold til din specifikke tagorientering, lokale indstrålingsdata og eventuelle skyggefaktorer.

Er en grid-tie inverter det samme som en hybrid inverter?

Nej. En grid-tie-inverter forbinder dit solcellepanel til nettet og inkluderer ikke batteristyring. En hybrid inverter tilføjer en DC-koblet batterigrænseflade, så systemet kan lagre overskydende solenergi til brug om natten eller under udfald. Hybride invertere er dyrere og lidt mere komplekse at installere, men de tilbyder større energiuafhængighed og modstandsdygtighed. Hvis du er i tvivl om, hvad der er det rigtige for din situation, er det en farbar vej at starte med et net-tilsluttede system og senere opgradering - forudsat at den originale inverter er designet til at acceptere et batteritillægsmodul.

Hvilke certificeringer skal jeg kigge efter, når jeg køber en nettilslutningsinverter i Europa?

Se som minimum efter overensstemmelse med IEC 62116 (anti-ø-testprocedure), EN 50549-1 (lavspændingsforbindelseskrav) og den nationale netkode, der gælder i dit land - VDE-AR-N 4105 i Tyskland, G98/G99 i Storbritannien eller tilsvarende. Tredjeparts testrapporter fra et akkrediteret laboratorium giver stærkere sikkerhed end en producents egenerklæring. Din DNO kan også opretholde en godkendt udstyrsliste; Ved at kontrollere dette før færdiggørelse af en produktspecifikation undgås forsinkelser i godkendelsesfasen for nettilslutningen.

Hvordan overvåger jeg min grid-tie-inverters ydeevne?

De fleste moderne invertere inkluderer indbygget overvågning via Wi-Fi eller Ethernet, med data tilgængelige via en producent-app eller webportal. Nøglemålinger at spore er dagligt og månedligt energiudbytte (kWh), maksimal udgangseffekt og specifikt udbytte (kWh pr. kWp installeret) sammenlignet med lokale irradiansdata. Et vedvarende fald i specifikt udbytte - snarere end absolut produktion, som varierer naturligt med årstiderne - er den mest pålidelige indikator for et systemproblem. For kommercielle installationer tillader RS485- eller Modbus-forbindelse integration med tredjeparts energistyringsplatforme for mere avanceret analyse og automatiseret rapportering.
